Aplikace Revit automaticky vytváří spoje mezi protínajícími se stěnami. Pomocí následujícího postupu lze spojit geometrii rovnoběžných stěn umístěných blízko sebe.
- V půdorysném pohledu umístěte stěny tak, aby byly nejvýše 6 palců od sebe.
- Klikněte na kartu Upravit
panel Geometrierozevírací seznam Spoj
Připojit geometrii. - Vyberte stěny, které chcete spojit.
Pokud jedna ze stěn obsahuje vložený objekt (například okno), bude tento vložený objekt vyříznut i ve spojené stěně. Veškerá geometrie kolem vloženého objektu (například rám) nebude na spojené stěně zobrazena.

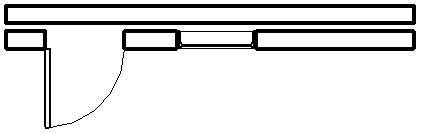

Rovnoběžné stěny před spojením geometrie

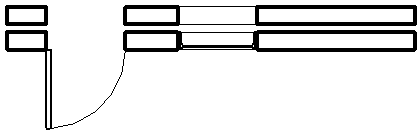

Rovnoběžné stěny po spojení geometrie
