Bodová zatížení

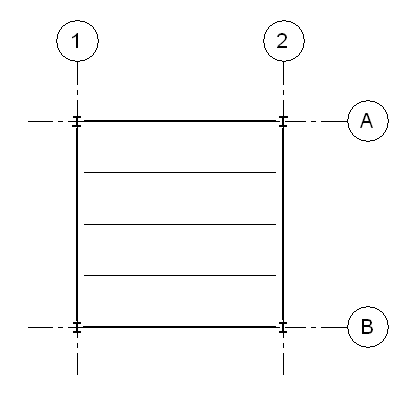

1. Otevřete konstrukční půdorys – analytický pohled s modelem půdorysu nosných konstrukcí podobným jako na obrázku.

   Poznámka: Umístěte zatížení do analytického pohledu konstrukčního půdorysu. Informace o analytických pohledech najdete v části Vizualizace.
2. Klikněte na kartu Analýzapanel Zatížení Zatížení.
3. Klikněte na kartu Upravit | Umístit zatíženípanel Zatížení Bodové zatížení.
4. Na paletě Vlastnostivyberte hodnotu pro Případ zatížení. Další informace o položce Případ zatížení naleznete v části Přidání případu zatížení nebo druhu zatížení.
5. Pro parametr Orientovat k vyberte možnost Projekt nebo Pracovní rovina.
6. Podle potřeby umístěte bodová zatížení do modelu, například do osy nosníku.

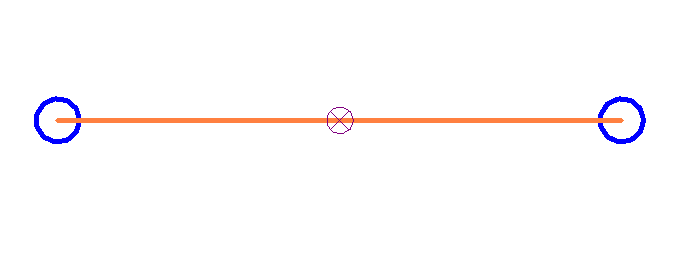

   Půdorysný pohled bodového zatížení umístěného pomocí souřadnicového systému projektu v záporném směru osy z.
