Označování výztuže plochy popisky

Oblast výztuže plochy můžete označit pomocí vlastních symbolů a popisků. Toto označení poskytuje informace o typu výztuže a detaily specifické pro ohraničení.

Umístění symbolu výztuže plochy

1. Klikněte na kartu Poznámkapanel Symbol Symbol výztuže plochy.
   Poznámka: Pokud v projektu neexistují žádné symboly výztuže, můžete je načíst z knihovny. Viz část Symboly.
2. Vyberte výztuž plochy, na kterou chcete symbol umístit.

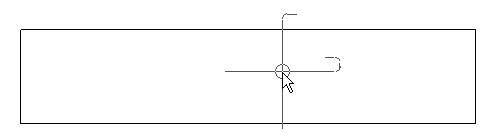

3. Umístěním a kliknutím umístěte symbol výztuže plochy.

Umístění popisku výztuže plochy

1. Vyberte kartu Poznámkapanel Popisek Popisek podle kategorie.
   Poznámka: Pokud v projektu neexistují žádné popisky výztuže, můžete je načíst z knihovny. Viz část Popisky.

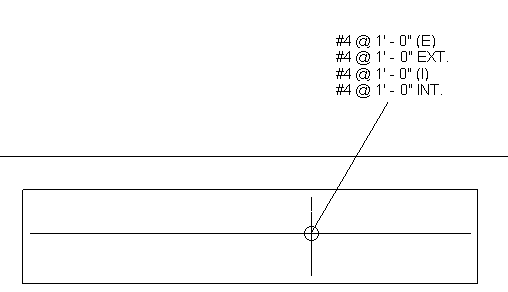

2. Vyberte výztuž plochy, na kterou chcete popisek umístit.


   Úpravou štítku popisku můžete zahrnout hlavní vlastnosti rozteče. Dostupnými parametry kategorie jsou Dolní/vnitřní hlavní rozteč a Horní/vnější hlavní rozteč.

3. Stisknutím klávesy ESC ukončíte nástroj Popisek.
   Poznámka: K vyřešení zaokrouhlení chyb, které se mohou vyskytnout při označování výztuže plochy popisky, můžete upravit měrné jednotky pro objem a délku výztuže. Klikněte na kartu Správapanel Nastavení (Jednotky projektu). V položce Objem výztuže nebo Délka výztuže podle potřeby upravte jednotky, zaokrouhlení a zobrazení symbolů.


V části Úprava nastavení výztuže naleznete informace o vlastních popiscích výztuže.
