Při přiřazování vrstev ve stěnách dodržujte následující pravidla:
- Řádky vzorové stěny v podokně náhledu musí zůstat v sekvenčním pořadí zleva doprava. Chcete-li vzorovou stěnu vyzkoušet, vybírejte postupně čísla řádků a sledujte výběr v podokně náhledu. Pokud se vrstvy nezvýrazňují zleva doprava, nemůže aplikace Revit tuto stěnu vytvořit.
- Řádku není možné přiřadit více než jednu vrstvu.
- Stejný řádek nelze přiřadit oblastem na obou stranách nosné části stěny.
- U membrány nelze určit tloušťku.
- Tloušťka nemembránových vrstev nemůže být menší než 4 mm.
- Vrstva v nosné části stěny musí mít tloušťku větší než 0. Vrstvu v nosné části stěny nelze určit jako membránu.
- Ohraničení vnější a vnitřní nosné části stěny a membrány nemohou směřovat nahoru a dolů.
Neplatné ohraničení pro ohraničení nosné části stěny nebo membrán

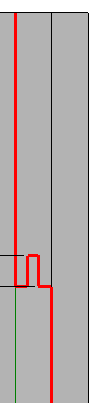

- Tloušťku lze přidat pouze vrstvě, která je přímá od horní části stěny až po její dolní část. Tloušťku nelze přidat složité vrstvě, například takové, která je znázorněna na následujícím obrázku.
- Stěnu nelze rozdělit horizontálně a následně přesunout vnější ohraničení jedné z oblastí nezávisle na jiné. Pokud například vyberete levé vnější ohraničení dolní oblasti, vybere se rovněž levé vnější ohraničení horní oblasti.
- Funkční priority vrstev nemohou postupovat od ohraničení nosné části k povrchové ploše. Povrchová vrstva například nemůže být v ohraničení nosné části a následně konstrukční vrstva na vnější straně.
