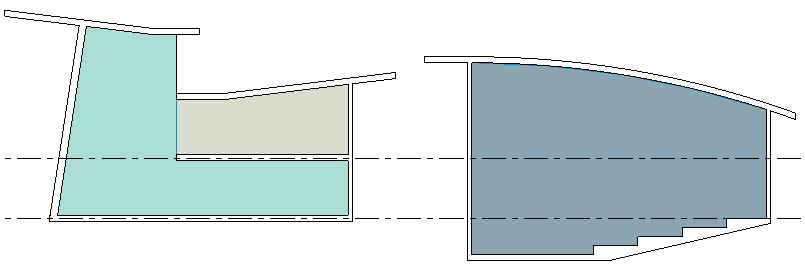

Pohled řezu slouží k vizuální kontrole horní a spodní hranice místnosti. Pohled řezu je možné použít také ke kontrole obvodu místnosti, která má skloněné stěny nebo jiné atypické prvky.
V pohledech řezu se grafické zobrazení hranic místnosti liší v závislosti na tom, zda je zapnutý nebo vypnutý výpočet objemu. (Viz část Zapnutí výpočtů objemů.)
Pokud je výpočet objemu vypnutý
Pokud je výpočet objemu vypnutý, aplikace Revit zobrazí místnost jako obdélník v pohledu řezu. Jestliže je některá část místnosti skloněná (například stěny, strop nebo střecha), hranice místnosti nesleduje sklon. Tato reprezentace místnosti neodráží skutečné nastavení hranice a výpočty objemu. Místo toho ukazuje hrubý odhad horní a spodní hranice místnosti.

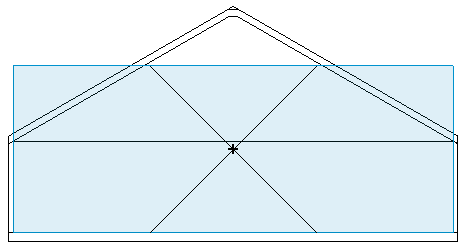

Pohled řezu místnosti při vypnutém výpočtu objemu
Pokud je výpočet objemu zapnutý
Pokud je výpočet objemu zapnutý, aplikace Revit zobrazí skutečné hranice použité k výpočtu objemu místnosti. Tyto hranice zahrnují skloněné prvky, jako jsou stěny, strop a střecha.

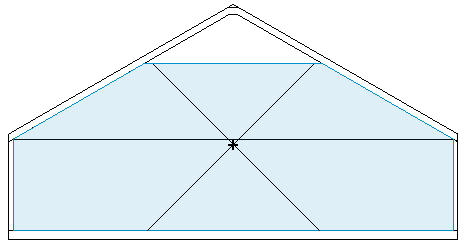

Pohled řezu místnosti při zapnutém výpočtu objemu

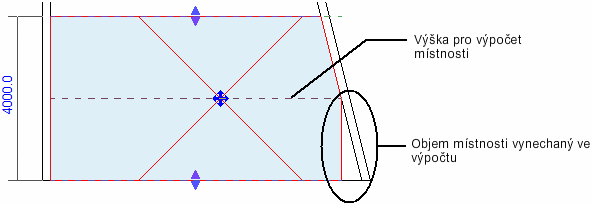

V pohledu řezu je také možné zjistit, zda aplikace Revit vynechává části místnosti ze svých výpočtů objemu. To může být způsobeno kombinací skloněných stěn a výpočtové výšky, která je definována pro jinou odpovídající úroveň, nebo jinými situacemi. Viz část Výška výpočtu a Situace, které mohou ovlivnit výpočty objemu místnosti.
