Globální souřadný systém tvaru je založen na severních, východních, jižních a západních souřadnicích nástroje ViewCube. Pokud dojde ke změně orientace tvaru, který má jiný vztah ke globálnímu souřadnému systému, platí pro něj místní souřadnicový systém.
| Použijte... | Chcete-li přetáhnout objekt... |
|---|---|
| Modrou šipku | podél osy z globálního souřadného systému |
| Červenou šipku | podél osy Y globálního souřadného systému |
| Zelenou šipku | podél osy X globálního souřadného systému |
| Červený ovládací prvek roviny | v rovině Y |
| Zelený ovládací prvek roviny | v rovině X |
| Oranžovou šipku | podél místní osy |
| Oranžový ovládací prvek roviny | v místní rovině |

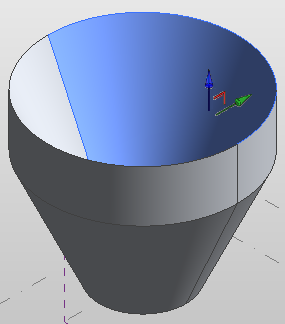

Následující obrázek ukazuje tažení, jehož tvar byl změněn přetažením šipek ovládacích prvků.
| Původní tažení | První změněné tažení | Druhé změněné tažení |
|---|---|---|
 |
 |
 |
Pokud jsou tvary definovány místním souřadnicovým systémem, mají 3D ovládací prvky oranžovou barvu. Oranžovou barvou jsou zobrazeny jen souřadnice, které se mění na místní souřadnicový systém. Otočíte-li například krychli o 15°, šipky X a Y se zobrazí oranžovou barvou, ale šipka z zůstane modrá, protože má stále tutéž hodnotu globální souřadnice Z.
