Vytvoření titulního výkresu

Sada stavební dokumentace obvykle obsahuje titulní výkres (nazývá se také obálka). Titulní výkres obvykle obsahuje rendrovaný výkres, 3D výkres nebo jiný pohled modelu stavby. Může obsahovat také tyto typy informací:

• Obsah (nazývá se také seznam výkresů, rejstřík výkresů nebo rejstřík listů)
• Název projektu a adresa
• Údaje o klientovi
• Plán blízkého okolí
• Informace o zónách
• Informace o splnění zákona
• Seznam členů projektového týmu
• Právní popis nemovitosti a jejích hranic
• Obecné poznámky

Titulní výkres obsahuje jiný typ informací než ostatní výkresy v sadě, má proto také obvykle jiný formát. Je vhodné vytvořit rohové razítko určené pouze pro titulní výkres. Viz část Rohová razítka.

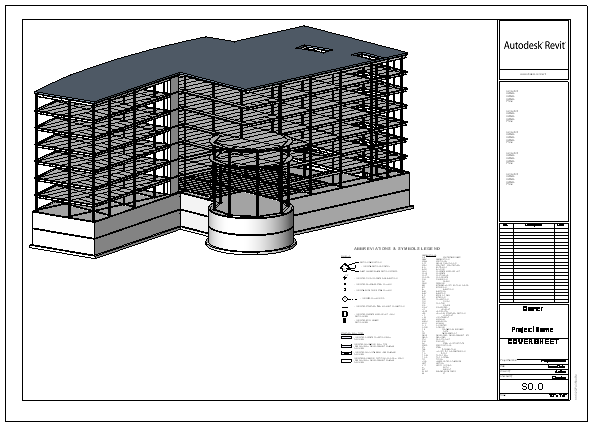

Příklad

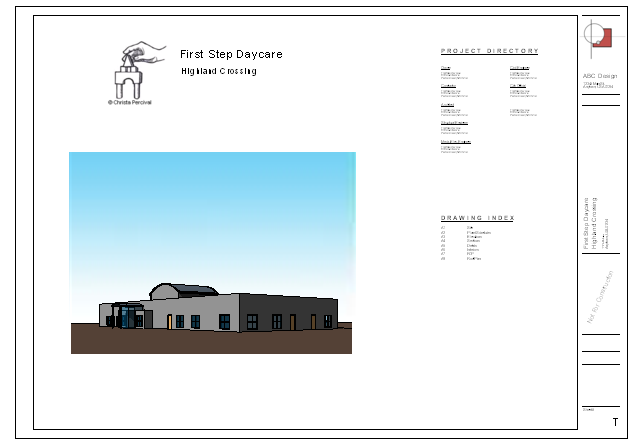

Příklad

Vytvoření titulního výkresu

1. Přidejte výkres do projektu s použitím příslušného rohového razítka.

   Viz část Přidání výkresu.

2. Přejmenujte výkres tak, aby bylo zřejmé, že jde o titulní výkres.

   Viz část Přejmenování výkresu.

3. Přidejte požadovaný pohled na výkres.

   Viz část Přidávání pohledů na výkres.

4. Vytvořte seznam výkresů, v seznamu vynechejte titulní výkres a přidejte seznam výkresů na výkres.

   Viz část Seznamy výkresů.

5. Zadejte do titulního výkresu požadované údaje.

   Rohové razítko titulního výkresu obvykle obsahuje pole, kam je možné zadávat údaje o projektu. Kliknutím na textové oblasti lze zadávat text. Viz část Zadávání informací do rohového razítka výkresu.
