Umístění nakloněného konstrukčního sloupu pomocí 3D uchopení

1. Otevřete 3D pohled projektu.
2. Na pásu karet klikněte na položku Konstrukční sloup.

   Kde je?


   Karta Konstrukcepanel Konstrukce Sloup
   • Karta Architekturapanel Sestavenírozevírací seznam Sloup Konstrukční sloup
3. Klikněte na kartu Upravit | Umístit konstrukční sloup panel Umístění Nakloněný sloup.
4. Na paletě Vlastnosti vyberte typ konstrukčního sloupu z rozevíracího seznamu Výběr typu.
5. Na panelu Možnosti vyberte možnost 3D uchopení. To umožňuje, aby se nakloněný sloup při umisťování přichytil k bodům, které neleží na pracovní rovině pohledu, jako jsou sloupy v rozdílných výškách.

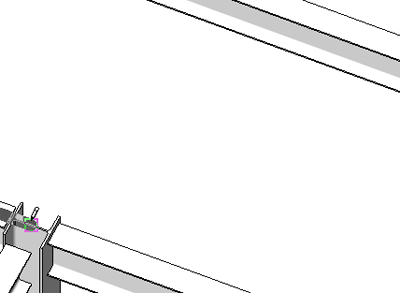

6. První bod sloupu umístěte kliknutím podél kteréhokoliv konstrukčního prvku nebo u koncového bodu prvku.

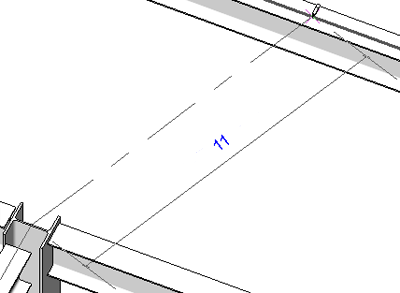

7. Klikněte na další konstrukční prvek, k němuž má být příslušný sloup umístěn.

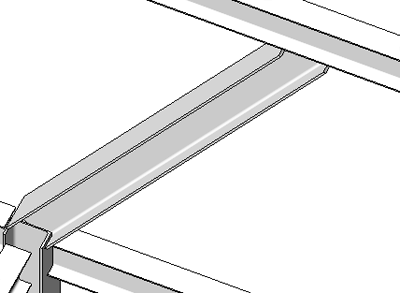

8. Sloup je umístěn mezi tyto dva konstrukční prvky.

   Poznámka: Není-li některé z umisťovacích kliknutí referencí uchopování ke konstrukčnímu prvku, bude umístění konce sloupu určeno místem kliknutí a odpovídající výškou, která je definována na panelu Možnosti.
