Kreslení náčrtu obdélníku

1. Vyberte nástroj, který umožňuje vytvořit obdélník.

   Klikněte na kartu Poznámkapanel Detail (Čára detailu).

2. Klikněte na kartu Upravit | Umístit čáry (nebo na odpovídající kartu Upravit | Umístit <prvek> nebo na kartu Upravit | Vytvořit <prvek>)panel Kreslit (Obdélník).
3. Na panelu Možnosti:
   1. Volitelně zadejte hodnotu u možnosti Odsazení.
   2. Volitelně vyberte Poloměr a zadejte hodnotu.

      Zadáním poloměr se vytvoří zaoblení v rozích obdélníku.

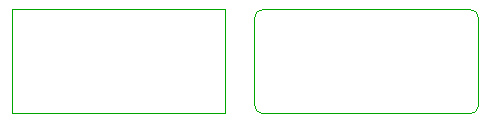

      Následující obrázek ukazuje obdélník načrtnutý bez vybraného Poloměru a obdélník načrtnutý s vybraným Poloměrem.


      Poznámka: Jestliže zadáte poloměr, možnost Odsazení je přepsána.
4. Kliknutím na kreslicí plochu určete první roh obdélníku.
5. Přemístěte kurzor a kliknutím zadejte diagonální roh obdélníku.
