Přidání referenční čáry

V Editoru rodin můžete přidat referenční čáru do libovolného pohledu a s využitím stejných nástrojů a technik kreslení jako při přidávání modelových čar. Když nakreslíte referenční čáru, zobrazí se jako jednoduchá čára.

V pohledu, kde je styl zobrazení nastaven na skryté čáry nebo drátový model, se nakreslená čára zobrazí jako plná čára a přesahy roviny se zobrazí přerušovanými čarami.

Chcete-li přidat referenční čáru

Chcete-li použít referenční čáry a lineární kóty k řízení geometrie modelu

1. V Editoru rodin klikněte na kartu Vytvořitpanel Srovnávací rovina (Referenční linie).
2. Pomocí nástrojů kreslení načrtněte čáru.

   Čára se zobrazí jako samostatná plná čára, dokud se nevybere nebo nezvýrazní během předběžného výběru.



   Příklad referenčních čar nakreslených jako křivka

   Při výběru nebo zvýraznění se zobrazí asociované roviny podle aktivního pohledu.

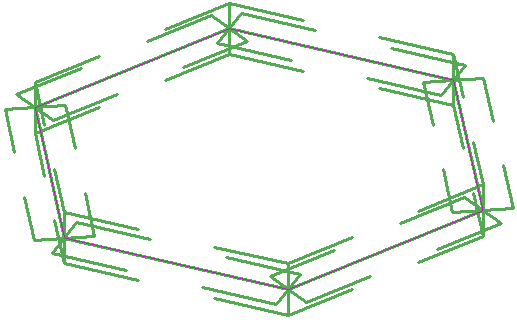

   Příklad řetězce referenční čáry zvýrazněné v 3D pohledu

3. Zarovnejte plochu prvku modelu k referenční čáře a zamkněte ji.
4. Přidejte kótovací čáru, která odkazuje na referenční čáru, a označte ji štítkem jako parametr instance nebo typu.
5. Ohněte model tak, že v dialogu Typy rodin změníte hodnotu a tu použijete.
