Autodesk Revit Model Review je modul plug-in pro platformu Revit, který ověřuje přesnost a konzistenci vašich projektů, zahrnující i možnosti oprav pro zajištění správnosti a úplnosti příslušného modelu.
Přehled
Toto rozhraní slouží k vytváření a konfiguraci kontrol.
Při prvním otevření části Správa tohoto nástroje můžete začít s prázdnou paletou. Nejprve můžete otevřít soubor kontroly, který je definován příponou BCF, v rozevírací nabídce Soubor. Předdefinovaný seznam najdete pomocí nabídky Soubor>>Předdefinované.
Soubory kontrol mohou být uloženy v každém místním počítači, umístěny na síti nebo lze zkombinovat obě tyto možnosti. Předdefinovaný seznam pravidel je řízen souborem z umístění C:\Program Files\Autodesk\Model Review\Model Review.config, který lze upravovat pomocí rozevírací nabídky Profil. Úpravy tohoto souboru ovlivní také rozevírací seznam v části Kontrola tohoto nástroje.

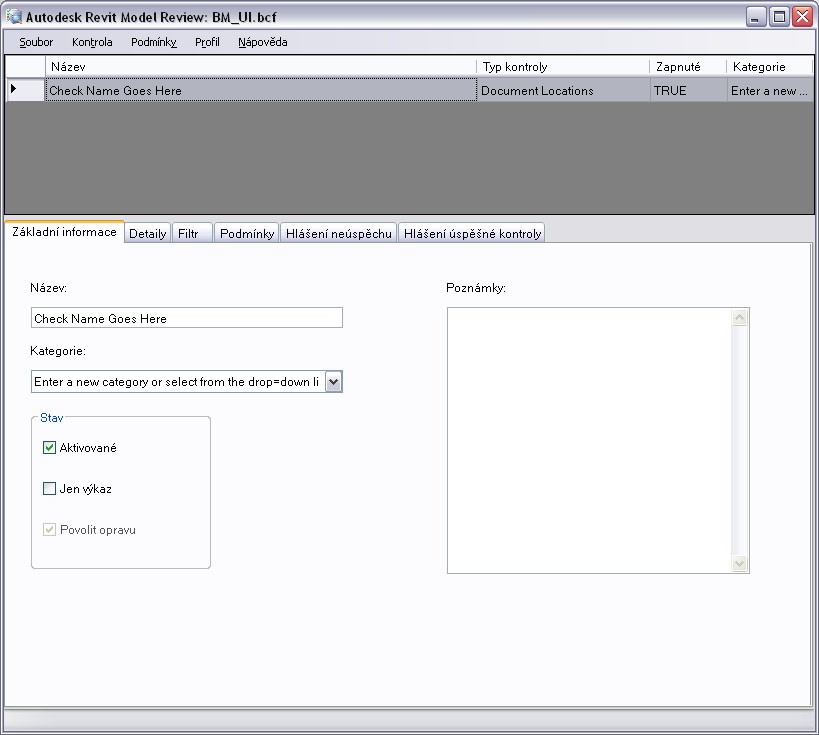

Po otevření souboru se zobrazí seznam všech jednotlivých kontrol. Rozhraní je rozděleno do dvou oblastí.
Horní část obsahuje seznam všech kontrol. Výběrem pravidla v horní části změníte detaily zobrazené v dolní části.
- Základní informace – K identifikaci příslušné kontroly je použito minimální množství detailů.
- Detaily – Tato část obsahuje kontextové informace o kontrole týkající se toho, co v modelu hledáte.
- Filtr – Pro další omezení konkrétní kontroly na určité situace (např. použít pouze u místností větších než 9 čtverečních stop)
- Hlášení neúspěšné kontroly – Rozhraní WYSIWYG HTML; zpráva, kterou uvidí koncový uživatel, jestliže pravidlo nevyhovuje daným kritériím
- Hlášení úspěšné kontroly – Rozhraní WYSIWYG HTML; zpráva, kterou uvidí koncový uživatel, jestliže pravidlo vyhovuje daným kritériím
