Chování mapování u příslušenství

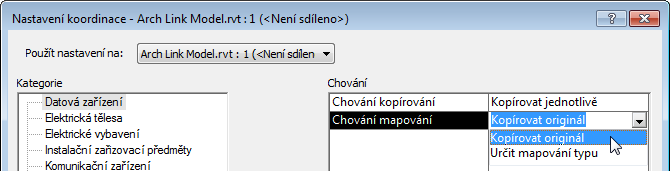

Před nebo při kopírování příslušenství z připojeného modelu do projektu aplikace MEP určete chování mapování pro každou kategorii příslušenství v dialogu Nastavení koordinace.

Kopírovat původní

Jestliže je příslušenství zkopírováno do projektu aplikace MEP, má zkopírované příslušenství stejný typ rodiny jako původní zařízení v připojeném modelu.

Pokud projekt aplikace MEP již obsahuje typ rodiny se stejným názvem, typ pro kopírované příslušenství je k němu připojen pomocí čísla. Pokud chcete použít existující typ rodiny pro kopírované příslušenství v projektu aplikace MEP, určete mapování typu mezi typem v připojeném modelu a typem v projektu aplikace MEP.

Jestliže v aplikaci Revit Architecture použijete možnost Kopírovat originál ke kopírování příslušenství založených v hostiteli, bude zkopírované příslušenství v aplikaci Revit MEP automaticaky převedeno na příslušenství založené na ploše. (Geometrie původní rodiny příslušentví je v aplikaci Revit MEP zkopírována do rodiny založené na ploše.) Konverze usnadňuje hostování těchto příslušenství na površích připojených modelů.

Poznámka: Když je rodina založená v hostiteli převedena v aplikaci Revit MEP do rodiny založené na ploše, vazby a kóty, které se vztahují k tloušťce hostitele již neplatí. Pokud poloha nebo geometrie rodiny založené v hostiteli závisí na tloušťce nebo ploše umístění hostitele, potom instance nové rodiny založené na ploše může být v projektu aplikace Revit MEP umístěna odlišně.

Určení mapování typů

Při kopírování příslušenství do projektu aplikace MEP bude v aplikaci Revit MEP použito pro každou kategorii příslušenství určené mapování. Toto mapování definuje vztah mezi typy příslušenství v architektonickém projektu a typy příslušenství v projektu aplikace MEP.

Můžete například požadovat, aby všechna standardní zapuštěná osvětlovací tělesa architektonického projektu byla v projektu MEP definována jako parabolická zapuštěná svítidla 2 x 4. Tato vylepšení mohou poskytnout podrobné informace a vlastnosti, které mohou strojní inženýři potřebovat. Provedením mapování tohoto typu před zkopírováním příslušenství do projektu aplikace MEP zefektivníte proces, omezíte výskyt chyb a ušetříte čas.

Ke každému typu příslušenství v kategorii můžete vybrat možnost Kopírovat původní typ, Nekopírovat tento typ nebo můžete vybrat typ rodiny, který je načten do projektu. Tato mapování typů jsou použita při kopírování příslušenství do projektu.
