Vytvoření šikmého povrchu pomocí šipky sklonu

Tuto metodu lze použít k vytvoření šikmého povrchu na následujících typech prvků:

• střechy
• podbití
• podlaží
• konstrukční podlahy
• stropy
• desky

1. Jestliže již nepracujete v režimu náčrtu, vyberte prvek v půdorysném pohledu a klikněte na kartu Upravit | <prvky>panel Režim(Upravit hranici/půdorys/náčrt).
2. Klikněte na možnost Změnit | Vytvořit/Upravit hranicikarta Kreslit (Šipka sklonu).
3. Nakreslete šipku sklonu na kreslicí ploše: jedním kliknutím určete počáteční bod (patu) a dalším kliknutím určete koncový bod (hrot).

   Šipka sklonu musí začínat na existující čáře náčrtu. Další příklady a tipy najdete v části Šipka sklonu.


4. (Volitelně) Šikmý povrch zdokonalte některou z následujících metod:

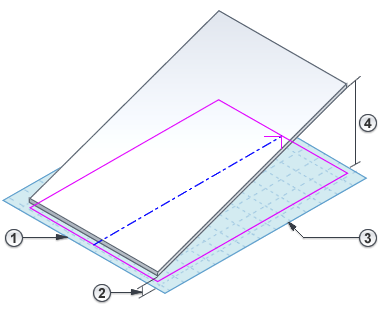

   Určete výšku šikmého povrchu v jeho dolní a horní části.

   1. S vybranou šipkou sklonu přejděte na paletu Vlastnosti.
   2. V poli Určit vyberte možnost Výška u paty.
   3. Zadejte hodnoty položek Podlaží u paty , Výškové odsazení u paty , Podlaží u hrotu , Výškové odsazení u hrotu .

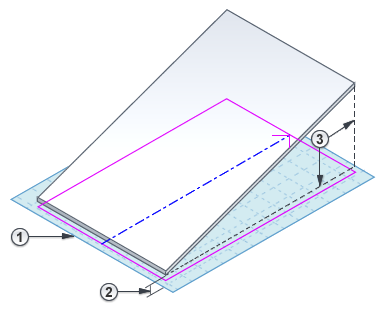

   Určení sklonu (převýšení/délka)

   1. S vybranou šipkou sklonu přejděte na paletu Vlastnosti.
   2. V poli Určit vyberte možnost Sklon.
   3. Zadejte hodnoty položek Podlaží u paty , Výškové odsazení u paty a sklon.

5. Na pásu karet klikněte na tlačítko (Dokončit režim úprav).

Chcete-li zobrazit výsledný šikmý povrch, otevřete 3D pohled.
