Auxiliary Link

Auxiliary Link

Verbindet zwei aufeinanderfolgende oder nicht aufeinanderfolgende Punkte durch eine gerade Linie. Eine Hilfsverknüpfung ist nicht in der Querschnittsbestandteil-Geometrie enthalten, Sie können jedoch weitere Geometrie daraus erstellen.

Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Link
Link Number	Gibt die Verknüpfungsnummer an. Sie können den automatisch generierten Wert für die Verknüpfungsnummer ändern.
Position
Start Point	Gibt den Punkt an, von dem die Verknüpfung gestartet wird. Anmerkung: Der Punkt kann entweder ein Punkt (Point) oder Hilfspunkt (Auxiliary Point) sein.
End Point	Gibt den Punkt an, an dem die Verknüpfung endet. Anmerkung: Der Punkt kann entweder ein Punkt (Point) oder Hilfspunkt (Auxiliary Point) sein.
Miscellaneous
Comment	Gibt Anmerkungen zur Verknüpfung an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiel

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Auxiliary Link Example.pkt

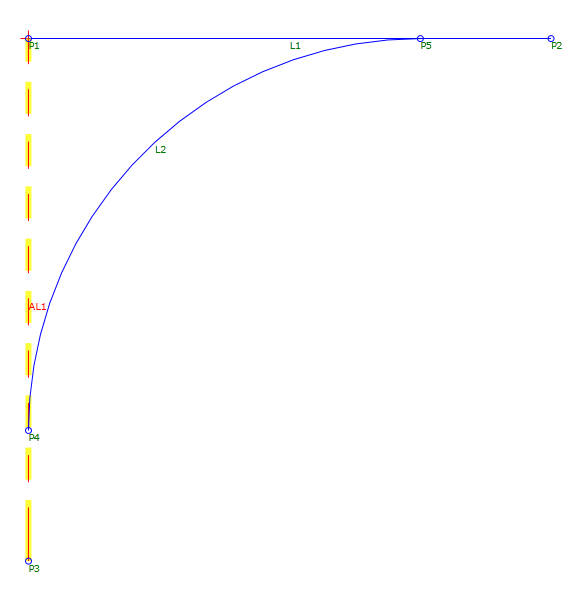

Im Beispiel wird L1 automatisch zwischen den Punkten P1 und P2 gezeichnet. L2 ist ein Rundungsbogen, der zwischen zwei Verknüpfungen gezeichnet werden muss. AL1 wird nicht im endgültigen Querschnittsbestandteil, sondern manuell zwischen P1 und P3 gezeichnet, sodass L2 die zugehörige Geometrie verwenden kann.
