Bearbeiten der Gelenkeigenschaften

  1. Klicken Sie auf den Befehl Ansichtsfläche, und wählen Sie dann die Vorderfläche der Nocke aus.
  2. Erweitern Sie im Browser den Knoten Kontaktgelenke. Klicken Sie mit der rechten Maustaste auf 2D-Kontakt, und wählen Sie Eigenschaften.

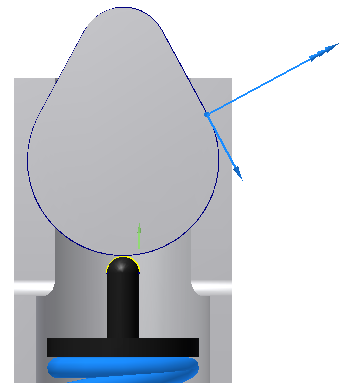

    Die Z-Achse zeigt vom Nocken weg. Wenn die Z-Achse nach innen zeigen würde, müssten Sie das Dialogfeld Eigenschaften für das 2D-Kontaktgelenk öffnen und die Normalenrichtung der Z-Achse für den Nocken umkehren. Ebenso würden Sie für das Ventil die Z-Achse umkehren, wenn sie nach innen zeigen würde.

    Dadurch, dass die Z-Achse vom Nocken weg zeigt, wird gekennzeichnet, dass dies die Außenfläche des Bauteils ist und nicht die Innenfläche einer Bohrung oder Ausklinkung. In diesem Fall muss die Z-Achse immer vom Bauteilmaterial weg verlaufen.

  3. Erweitern Sie das Dialogfeld, wählen Sie anschließend Normale, und legen Sie als Maßstab 0,003 fest.
  4. Wählen Sie Tangential , und legen Sie als Maßstab 0,01 fest.
  5. Klicken Sie auf OK.
