Einfügen eines Kontaktgelenks

Anschließend fügen Sie ein Gelenk zwischen Nocken und Ventil hinzu.

  1. Klicken Sie auf Gelenk einfügen
  2. Wählen Sie im Dropdown-Menü die Option 2D-Kontakt aus.

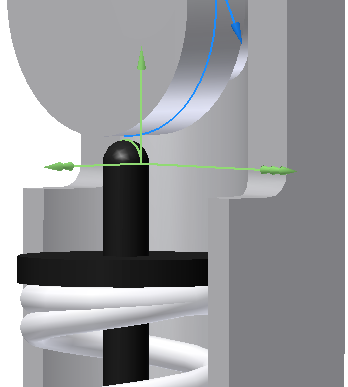

  3. Wählen Sie wie dargestellt die Skizzenkontur am Nocken der Nockenscheibe aus.
  4. Wählen Sie wie dargestellt die Skizzenkontur oben auf dem Ventilschaft aus.
    Anmerkung: Stellen Sie sicher, dass Sie die Skizze auswählen und nicht umliegende Geometrie. Unter Umständen müssen Sie die Darstellung vergrößern oder die Kontur mit dem Werkzeug Andere auswählen wählen.
  5. Klicken Sie auf OK.

    Das Kontaktgelenk wird erstellt und zur neu erstellten Gruppe Kontaktgelenke im Browser hinzugefügt.
