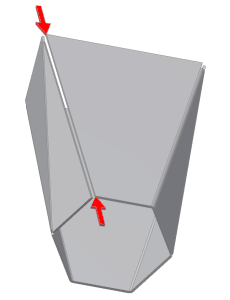

Verwenden Sie den Befehl Auftrennung, um eine Lücke in einem Blechbauteil zu erstellen, das mithilfe von geschlossenen Profilskizzen erstellt wurde, und eine Abwicklung zu ermöglichen. Für den Auftrennungstyp Flächengrenzen muss eine entfernte Modellfläche ausgewählt werden, um die Auftrennung zu definieren.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Blech
Gruppe Ändern
Auftrennung
. - Wählen Sie im Dialogfeld Auftrennung aus der Dropdown-Liste Auftrennungstyp die Option Flächengrenzen aus.
- Wählen Sie im Grafikfenster die zu entfernende Fläche des Blechmodells als Auftrennungselement aus.
- Klicken Sie auf OK, um die Auftrennung zu erstellen und das Dialogfeld zu schließen. Klicken Sie optional auf Anwenden, um die Auftrennung zu erstellen und das Dialogfeld geöffnet zu lassen, sodass Sie weitere Auftrennungselemente erstellen können.
Anmerkung: Sie können jederzeit auf Abbrechen klicken, um die Eingaben zu verwerfen und das Dialogfeld zu schließen.
Tipp: Auftrennungselemente vom Typ Flächengrenzen werden häufig verwendet, um eine kleine Biegungsfläche zu entfernen, die als Ergebnis einer mit der Ausgabeoption Gesenkbiegepresse erstellten Übergangslasche erzeugt wurde. Es werden zwar vor allem Biegungsflächen entfernt, Sie können jedoch eine beliebige Fläche entfernen, um eine Auftrennung mit der Option Flächengrenzen zu erstellen.
