Teilen des Bauteils zur Erstellung eines dritten Volumenkörpers

Im nächsten Abschnitt verwenden Sie die neue Oberfläche, um das Bauteil zu teilen und einen dritten Körper zu erstellen.

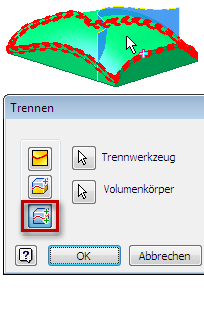

  1. Rufen Sie in der Gruppe Ändern den Befehl Trennen auf.
  2. Wählen Sie im Dialogfeld die Option Volumenkörper teilen aus.
  3. Wählen Sie die extrudierte Oberfläche als Trennwerkzeug aus.
  4. Wenn nur ein Körper in einem Bauteil mit mehreren Körpern sichtbar ist, wählt Inventor den sichtbaren Körper als einzuschließenden Volumenkörper aus. Da mehrere Volumenkörper sichtbar sind, wählen Sie den oberen Körper, um die Volumenkörperauswahl zu erfüllen.
  5. Klicken Sie auf OK, um den Körper zu erstellen.

    Der Ordner Volumenkörper des Browsers enthält jetzt drei Körper.

  6. Erweitern Sie den Ordner Volumenkörper des Browsers.
  7. Klicken Sie mit der rechten Maustaste auf die einzelnen Körper im Ordner, und wählen Sie den Befehl Eigenschaften im Kontextmenü aus. Ändern Sie den Darstellungsstil des Körpers für jeden Körper in eine eindeutige Darstellung.
  8. Speichern Sie die Datei.
