Im nächsten Abschnitt erstellen Sie ein Spline-Profil und eine Fläche für ein anderes Trennwerkzeug.
- Erstellen Sie eine neue Skizze auf der Unterseite des Bauteils.
- Richten Sie die Bauteilansicht wie in der folgenden Abbildung gezeigt am breiten Ende des Bauteils auf der rechten Seite aus.

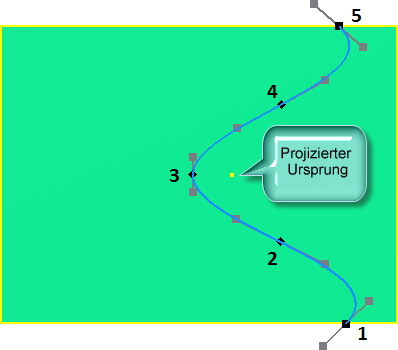

- Erstellen Sie einen Spline mit fünf Einpassungspunkten, wie in der folgenden Abbildung gezeigt. Doppelklicken Sie auf den letzten Punkt, um den Spline zu erstellen. Es ist nicht von Bedeutung, wenn die Griffe auf dem Spline nicht mit der Abbildung übereinstimmen.
-
Platzieren Sie eine vertikale Abhängigkeit zwischen den folgenden Einpassungspunkten: - 1 und 5
- 2 und 4
-
Platzieren Sie eine horizontale Abhängigkeit zwischen Punkt 3 und dem projizierten Ursprungspunkt.
- Aktivieren Sie alle linearen Griffe auf den Spline mit einer der folgenden Methoden:
- Klicken Sie mit der rechten Maustaste, und wählen Sie Griff aktivieren im Kontextmenü.
- Klicken Sie auf einen beliebigen Punkt auf einem Griff, und ziehen Sie mit der Maus.
-
Klicken Sie mit der rechten Maustaste auf den mittleren Punkt, und aktivieren Sie Krümmung. - Platzieren Sie eine vertikale Abhängigkeit am Mittelpunkt und an den beiden Endpunkten des Griffs.
- Platzieren Sie auf jedem linearen Griff eine Bemaßung ohne Einheit von 1.
- Platzieren Sie eine Radiusbemaßung von 12 mm auf dem mittleren Einpassungspunkt des Krümmungsgriffs. Es ist nicht von Bedeutung, wenn der Spline sich leicht von der folgenden Abbildung unterscheidet.
- Fügen Sie eine Winkelbemaßung von 34 Grad zwischen den linearen Griffen und den Kanten des Bauteils hinzu, wie in der folgenden Abbildung gezeigt.
- Bemaßen Sie die Einpassungspunkte, wie in der folgenden Abbildung dargestellt.
-
Stellen Sie die Skizze fertig. -

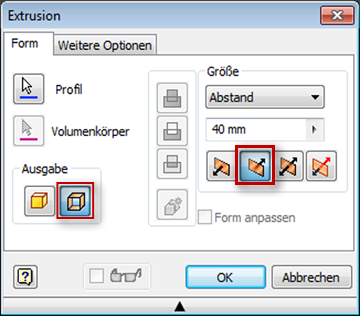

Rufen Sie den Befehl Extrusion auf. Legen Sie für die Ausgabe Fläche fest, und wählen Sie den Spline, um die Profilauswahl zu erfüllen. Legen Sie für den Abstand den Wert 40 mm fest. Kehren Sie die Richtung der Extrusion um, sodass das Profil die vorhandenen Körper schneidet. Klicken Sie auf OK, um die Fläche zu erstellen.
- Speichern Sie die Datei.
