Erstellen einer Lüftungsöffnung

Im nächsten Abschnitt erstellen Sie eine Lüftungsöffnung.

1. Stellen Sie sicher, dass im Ordner Volumenkörper die Sichtbarkeit des unteren Volumenkörpers und des geprägten Volumenkörpers deaktiviert ist. Der große obere Volumenkörper muss sichtbar sein.
   Anmerkung: Wenn Sie die Sichtbarkeit von Körpern deaktivieren, werden sie von Inventor nicht in einen Elementvorgang einbezogen.

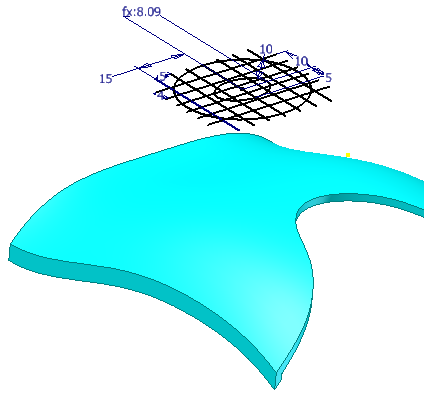

2. Aktivieren Sie die Sichtbarkeit der Lüftungsöffnungsskizze im Browser.

3. Klicken Sie auf der Registerkarte 3D-Modell in der Gruppe Kunststoffteil auf den Befehl Lüftungsöffnung.

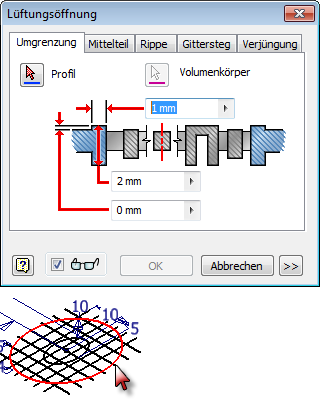

4. Wählen Sie in der Lüftungsöffnungsskizze die große äußere Ellipse, um die Profilauswahl auf der Registerkarte Umgrenzung zu erfüllen. Übernehmen Sie die Standardeinstellungen für die Größe.

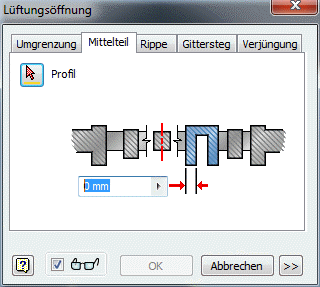

5. Wählen Sie die Registerkarte Mittelteil und dann die kleine mittlere Ellipse, um die Profilauswahl zu erfüllen. Übernehmen Sie die Standardeinstellung 0 mm.

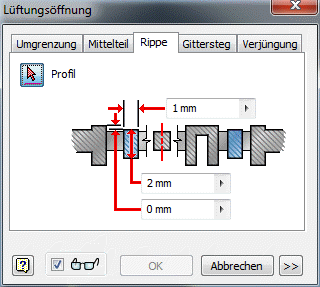

6. Wählen Sie die Registerkarte Rippe und dann die gesamte verbleibende Liniengeometrie, um die Rippenauswahl zu erfüllen. Übernehmen Sie die Standardeinstellungen für die Größe.

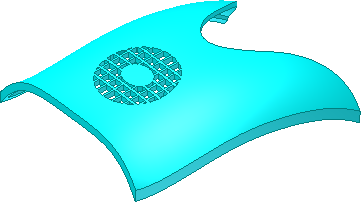

7. Klicken Sie auf OK, um die Lüftungsöffnung zu erstellen.

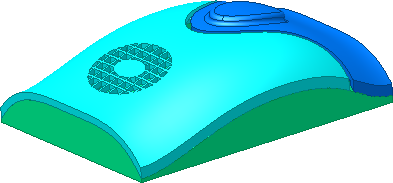

8. Aktivieren Sie die Sichtbarkeit für alle Körper.
9. Speichern Sie die Datei.

Herzlichen Glückwunsch. Sie haben das Lernprogramm Spline und Flächen abgeschlossen.
