Im nächsten Abschnitt erstellen Sie ein geprägtes Element.
- Aktivieren Sie die Sichtbarkeit der Prägungsskizze im Browser.
- Deaktivieren Sie die Sichtbarkeit des unteren Volumenkörpers und des oberen großen Volumenkörpers. Anmerkung: Deaktivieren Sie die Sichtbarkeit der nicht beteiligten Volumenkörper, damit Inventor den zu bearbeitenden Körper automatisch auswählen kann.
-

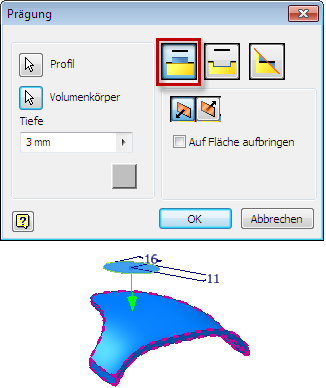

Rufen Sie den Befehl Prägung auf. - Legen Sie für die Tiefe den Wert 3 mm fest.
- Wählen Sie die Option Von Fläche prägen.

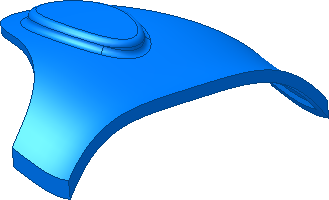

- Klicken Sie auf OK, um das geprägte Element zu erstellen.
-

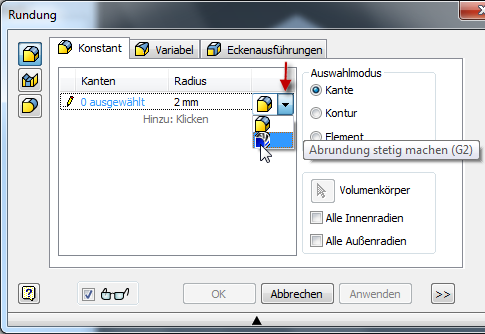

Rufen Sie den Befehl Rundung auf. - Geben Sie im Dialogfeld Rundung als Radius den Wert 2 mm ein.
- Wählen Sie die Dropdown-Liste aus, und legen Sie als Rundungstyp Stetig (G2) fest.
Klicken Sie auf das Stiftsymbol, um in einen Auswahlmodus zu wechseln.
- Wählen Sie die obere und die untere Kante des Prägungselements aus, und klicken Sie dann auf OK, um die Rundungen zu erstellen.
- Speichern Sie die Datei.
