Erstellen von Routen

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Leitungsverlauf Gruppe Route Neue Route .
  2. Akzeptieren Sie im Dialogfeld Neue Route erstellen den vorgegebenen Dateinamen und Speicherort für die Route, und klicken Sie dann auf OK.

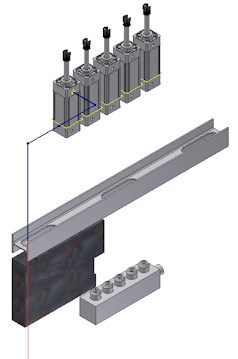

    Eine Leitungsroute wird dem aktiven Verlauf hinzugefügt und aktiviert. Die Registerkarte Route wird in der Multifunktionsleiste angezeigt.

  3. Klicken Sie in der Multifunktionsleiste auf Registerkarte Route Gruppe Erstellen Route .

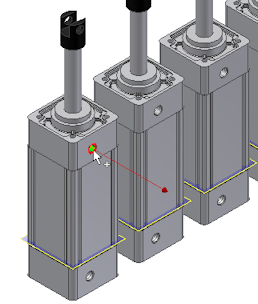

  4. Vergrößern Sie das Modell im Grafikfenster. Positionieren Sie dann den Cursor über der kreisförmigen Geometrie des ersten Luftzylinders, wie in der folgenden Abbildung gezeigt. Klicken Sie ggf. mit der rechten Maustaste, und wählen Sie Andere Ausrichtung wählen.
  5. Klicken Sie auf die kreisförmige Geometrie, um sie als Startpunkt auszuwählen.

    Dieser Punkt ist assoziativ zur Komponente mit der ausgewählten kreisförmigen Kante. Der Leitungsroute wird ein Arbeitspunkt hinzugefügt.

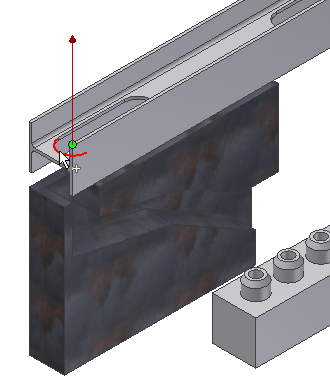

  6. Wählen Sie für den zweiten Routenpunkt einen Punkt auf der Hilfslinie oder der vorhandenen Geometrie. Um eine Route durch den Träger zu erstellen, positionieren Sie den Cursor über dem linken Bogen der Trägeröffnung.

    Drehen und vergrößern Sie die Ansicht des Bogens. Stellen Sie sicher, dass die Linie in die Richtung der Route weist.

    Anmerkung: Um die Richtung einer angezeigten Achse umzukehren, drücken Sie die Leertaste, oder verwenden Sie das Werkzeug Andere auswählen.
  7. Klicken Sie auf die Geometrie, um sie als zweiten Punkt auszuwählen.

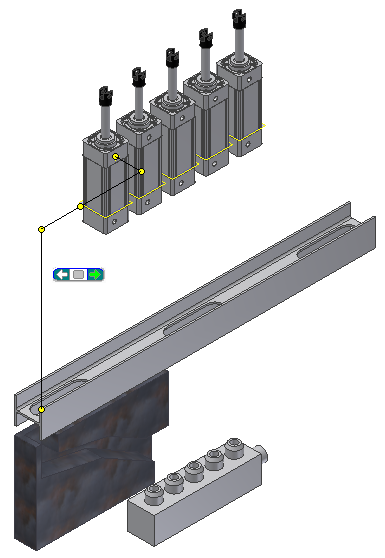

    Nachdem Sie Ihre Auswahl getroffen haben, wird die Route bis zu diesem Punkt erstellt. Das Werkzeug Andere auswählen wird eingeblendet, da mehrere Lösungen verfügbar sind. Klicken Sie auf die Pfeile, um zwischen den Lösungen zu wechseln.

  8. Klicken Sie auf die grüne Fläche im Werkzeug Andere auswählen, um die Lösung aus dem vorherigen Bild auszuwählen.
  9. Stellen Sie im Modell-Browser sicher, dass der Browser-Knoten Automatisches Routing hinzugefügt ist und fünf Routenpunkte enthält.
