Erstellen einer neuen Skizze

Als Nächstes erstellen Sie eine Skizze auf der Arbeitsebene. In einem späteren Schritt wird diese Skizze entlang der X-Achse des Bauteils gespiegelt. Dies wird zum Ausschneiden oder Extrudieren von Materialteilen aus dem zylindrischen Element des Bauteils verwendet.

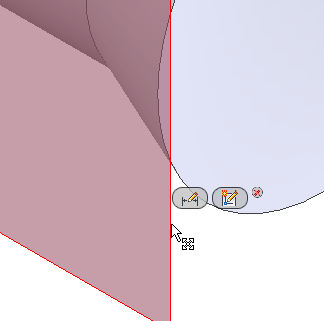

  1. Klicken Sie auf eine der vier Kanten der Arbeitsebene.
  2. Wenn die kleine Werkzeugleiste angezeigt wird, klicken Sie auf die zweite Schaltfläche auf der rechten Seite mit der QuickInfo Skizze erstellen.
  3. Die Ansicht wird parallel zur XY-Ebene automatisch gedreht. Dies liegt daran, dass im Dialogfeld Anwendungsoptionen auf der Registerkarte Skizze die Option Ausrichten nach Skizzierebene bei Skizzenerstellung aktiviert ist.

Das neue Element Skizze2 wird dem Modell-Browser hinzugefügt.
