Hinzufügen einer regelbasierten Rundung zu einem Element

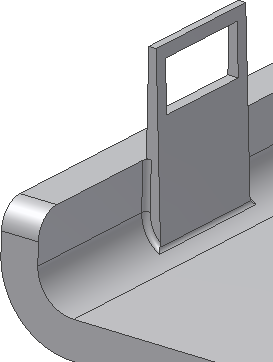

Als Nächstes runden Sie die Kanten am Schnittpunkt zwischen dem Schnappverschluss und der Batteriefachabdeckung ab. Verwenden Sie hierzu eine regelbasierte Abrundung.

  1. Klicken Sie auf den Befehl Regelbasierte Abrundung.
    • Als Quelle wählen Sie Element.
    • Wählen Sie das Element Schnappverschlussaus.
    • Für Radius geben Sie 0.2 mm ein.
    • Als Regel wählen Sie An Bauteil.

    An den oberen Kanten (rote Pfeile) sollen keine Abrundungen erzeugt werden. Da die gewölbte Fläche des Schnappverschlusses, die mit der gewölbten Fläche des Batteriekörpers zusammenfällt, Bestandteil der Kanten ist, wurden diese Kanten eingeschlossen. Sie werden als "zusammengeführte Flächen" bezeichnet. Diese zusammengeführten Flächen (und alle von diesen gemeinsam verwendeten Kanten) können wie folgt übersprungen werden:

  2. Klicken Sie auf Weitere Optionen, um das Dialogfeld zu erweitern.
  3. Aktivieren Sie das Kontrollkästchen Zusammengeführte Flächen entfernen.
  4. Klicken Sie auf OK, um die regelbasierte Abrundung zu erstellen. Beide Klemmen werden abgerundet, da sie beide zu demselben Element gehören.
  5. Speichern Sie die Datei.
