Als Nächstes erstellen Sie mit dem Element Schnappverschluss einen Haltermechanismus auf der Batteriefachabdeckung. Deaktivieren Sie die Sichtbarkeit des unteren Körpers, und aktivieren Sie die Sichtbarkeit der Batteriefachabdeckung.
Als Erstes erstellen Sie zwei Positionierungspunkte für das Schnappverschlusselement.
- Erstellen Sie eine neue 2D-Skizze auf der flachen Wand der schmalen Fläche, wie in der folgenden Abbildung dargestellt. Stellen Sie sicher, dass die Innenkante so projiziert wird, dass die Skizzierpunkte mit der Kante übereinstimmen.

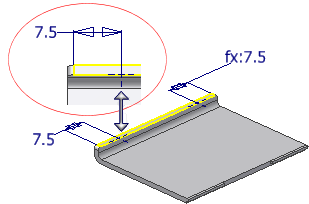

- Platzieren Sie zwei Skizzierpunkte auf der inneren projizierten Kante, und positionieren Sie diese mithilfe von Bemaßungen in einem Abstand von 7.5 mm von den Seiten. In der folgenden Abbildung ist die zweite Bemaßung mit der ersten Bemaßung verknüpft. Sie können jedoch auch zwei unabhängige Bemaßungen (ohne Fixierung) einfügen.
- Stellen Sie die Skizze fertig.
- Klicken Sie auf den Befehl Schnappverschluss.
- Wählen Sie den Stil Gegenstück des Cantilever-Schnappverschlusses.
- Gehen Sie auf der Registerkarte Form wie folgt vor:
- Wählen Sie die Batteriefachabdeckung als Volumenkörper aus. Wenn dies der einzige sichtbare Volumenkörper ist, wird dieser automatisch ausgewählt.
- Wählen Sie als Platzierungstyp Von Skizze aus.
- Wählen Sie die beiden Skizzierpunkte als Mittelpunkte aus. Wenn dies die einzigen angezeigten Skizzierpunkte sind, werden sie automatisch ausgewählt.
- Klicken Sie auf den Pfeil Richtung umkehren und auf die Richtungsbearbeitungspfeile Gegenstück im Grafikbereich, bis die Klemmen wie in der folgenden Abbildung dargestellt ausgerichtet sind.

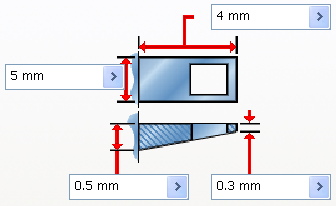

- Gehen Sie auf der Registerkarte Klemme wie folgt vor:
- Für Klemmenlänge geben Sie 4 mm ein.
- Für Klemmenbreite geben Sie 5 mm.
- Für Stärke der Klemme an Wand geben Sie 0.5 mm.
- Für Stärke der Klemme oben geben Sie 0.3 mm ein.

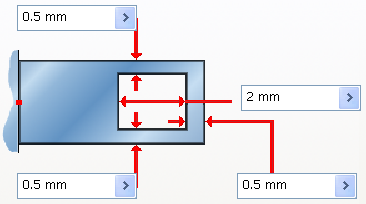

- Gehen Sie auf der Registerkarte Gegenstück wie folgt vor:
- Für beide Optionen Breite des Gegenstücks an Seite geben Sie 0.5 mm ein.
- Für Öffnungslänge des Gegenstücks geben Sie 2 mm ein.
- Für Breite des Gegenstücks oben geben Sie 0.5 mm ein.
-
- Klicken Sie auf OK, um die Klemmen zu erstellen.
Sie können einen Verschlussmechanismus auf dem unteren Körper modellieren, indem Sie eine 2D-Skizze auf der Innenfläche des unteren Körpers erstellen und die projizierten Kanten der Gegenstückelemente zum Erstellen einer Extrusion verwenden. Der Extrusion in dieser Abbildung werden Abrundungen hinzugefügt, um das Einsetzen und Entfernen der Abdeckung zu vereinfachen.
Die Schritte zum Erstellen des Verschlusselements werden in dieser Übung nicht erläutert.
