Verwenden von Bewegungsbelastungen in der Belastungsanalyse

1. Klicken Sie in der Gruppe Beenden auf Dynamische Simulation beenden, und klicken Sie anschließend auf Registerkarte UmgebungenBelastungsanalyse. Die Belastungsanalyse-Umgebung wird aktiviert.
2. Klicken Sie auf den Befehl Simulation erstellen.
3. Aktivieren Sie im Dialogfeld Neue Simulation erstellen auf der Registerkarte Simulationstyp das Kontrollkästchen neben Analyse der Bewegungslasten.
4. Wählen Sie im Listenfeld Bauteil die Komponente Kurbeldrift. In der Liste werden alle Komponenten angezeigt, die nach FEM exportiert wurden.
5. Geben Sie als Nächstes den zu analysierenden Zeitschritt an. In der Liste Zeitschritt werden alle 16 Zeitschritte aus der dynamischen Simulationsumgebung aufgeführt. Wählen Sie den zu analysierenden Zeitschritt aus.

6. Klicken Sie auf OK. Die Belastungen für den angegebenen Zeitschritt werden dem Browser hinzugefügt und unter dem Knoten Lasten aufgeführt.
7. Klicken Sie auf den Befehl Simulieren, um die Lösung auszuführen.

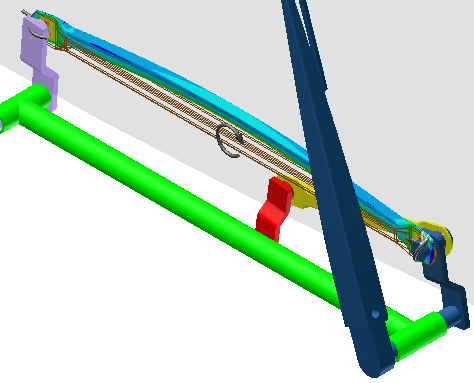

8. Nach Abschluss der Simulation werten Sie die Ergebnisse für das Bewegungsintervall aus.
