- Klicken Sie in der Werkzeugleiste oben im Ausgabediagramm auf den Befehl Exportieren nach FEM
.Sie werden aufgefordert, ein zu analysierendes Bauteil auszuwählen.

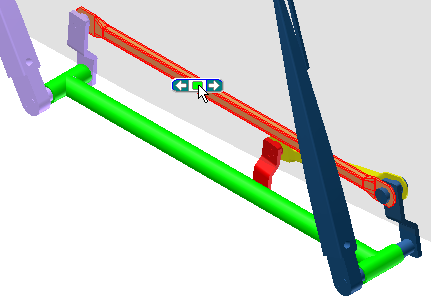

- Wählen Sie das Bauteil Kurbeldrift aus. (Sie können die Baugruppe umkreisen oder das Werkzeug Andere auswählen verwenden, um auf das Bauteil zuzugreifen.)
Anmerkung: Sie können mehrere Bauteile zum Exportieren auswählen. Sie können Bauteile in einer Unterbaugruppe nur dann auswählen, wenn für die Unterbaugruppe die Einstellung Flexibel festgelegt ist. - Klicken Sie im Dialogfeld Exportieren nach FEM auf OK.
Legen Sie anschließend die lasttragenden Flächen fest. Bei diesem Bauteil befinden sich die lasttragenden Flächen in den Bohrungen an beiden Enden des Arms.

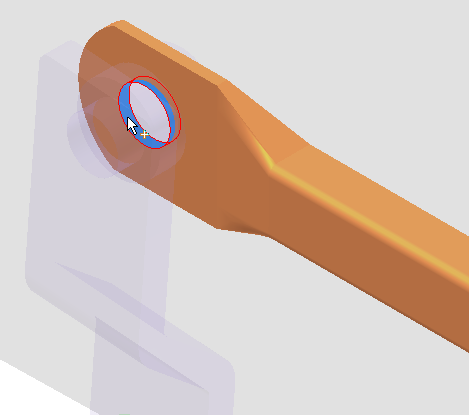

- Wählen Sie die Fläche für die Punkt-Linie-Verbindung aus (siehe Abbildung).
- Wählen Sie im Dialogfeld die Drehverbindung , um das Feld auszufüllen.

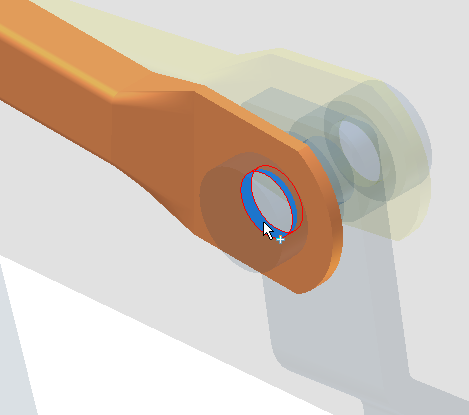

- Wählen Sie die andere Fläche aus (siehe Abbildung).
Anmerkung: Alternativ können Sie die Option Automatische Flächenauswahl verwenden, um die lasttragenden Flächen automatisch von der Software auswählen zu lassen. - Klicken Sie auf OK.
Die Lasten werden exportiert und können in der Belastungsanalyse abgerufen werden.
- Schließen Sie das Ausgabediagramm.
