Anpassen der Ausrichtung und Form von Flachbandkabeln

Fügen Sie eine einzelne Lasche zum Flachbandkabel hinzu, um es mit dem Schlitz am Verbindungsstück D-Sub Flachbandkabel auszurichten.

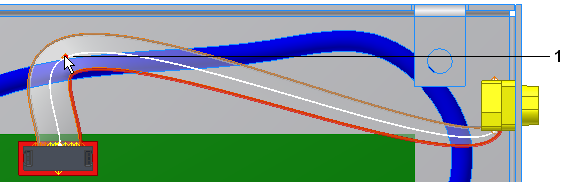

1. Klicken Sie auf Registerkarte Kabel und Kabelbaum Gruppe Erstellen Freie Lasche erstellen, und klicken Sie dann auf den ersten erstellen Punkt (1).


   Am Laschenpunkt wird ein Pfeil angezeigt, der die Richtung des nächsten Arbeitspunktes und den Pfad des Flachbandkabels angibt. Dies ist die richtige Richtung für die freie Lasche.

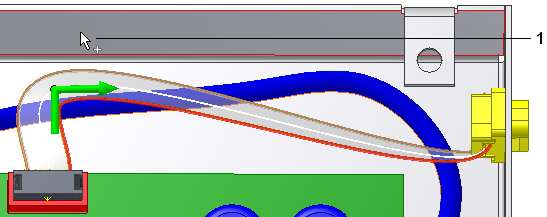

2. Klicken Sie im Dialogfeld unter Ausrichtung auf Welle, und klicken Sie dann auf die Fläche des Gehäuses (1).

   Dadurch wird der Schaft lotrecht zur ausgewählten Fläche ausgerichtet. Um den Schaft parallel zur vorhandenen Geometrie auszurichten, wählen Sie eine Kante aus.

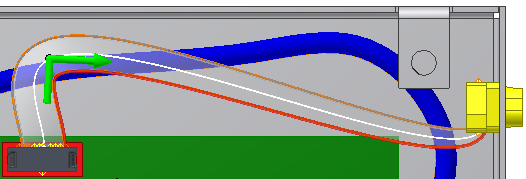

3. Klicken Sie auf OK, um die freie Lasche mit der angegebenen Richtung und Ausrichtung zu erstellen.
   Anmerkung: Ähnlich wie beim Bearbeiten anderer Kabelbaumobjekte können Sie mit der rechten Maustaste auf die Arbeitspunkte von Flachbandkabeln klicken und mit Punkt neu definieren und 3D-Verschieben/-Drehen Routenpunkte verschieben. Sie können Flachbandkabel-Arbeitspunkte drehen. Unter Lasche können Sie nur den Arbeitspunkt bearbeiten, der zum Erstellen der freien Lasche verwendet wurde.

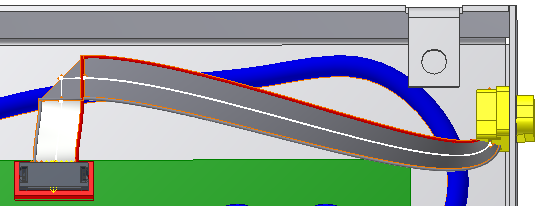

4. Erweitern Sie im Browser den Ordner Flachbandkabel und das Flachbandkabel. Es wird Flachbandkabel1, Erweiterte Lasche1 und Flachbandkabel2 angezeigt.
