Flachbandkabel werden zwischen einem Start- und einem Endverbindungsstück erstellt.
- Aktivieren Sie die Baugruppe Flachbandkabel.
-
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Kabel und Kabelbaum
Gruppe Erstellen
Flachbandkabel erstellen
. - Vergewissern Sie sich, dass die Kategorie Lernprogramm und der Name 28-AWG-9-Conductor festgelegt sind.
- Wählen Sie im Grafikfenster das Startverbindungsstück (1) und das Endverbindungsstück (2) aus.

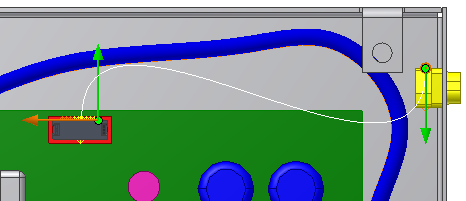

Es werden Richtungspfeile und ein Spline angezeigt. Der grüne Pfeil gibt die äußere Richtung des Verbindungsstücks an. Der orange Pfeil zeigt die Ausrichtung für die Breite des Flachbandkabelkörpers an. Der Spline bestimmt die Anfangsform des Flachbandkabels.
-

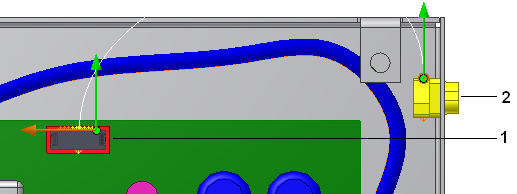

Die äußere Richtung des Endverbindungsstücks ist nicht richtig. Klicken Sie auf das Werkzeug Äußere Richtung für das Endverbindungsstück, um die Richtung zu ändern.
- Klicken Sie auf OK.
Sie befinden sich noch im Erstellungsmodus für das Flachbandkabel und können Zwischenpunkte hinzufügen, um die aktuelle Form zu ändern.
- Klicken Sie mit der rechten Maustaste, wählen Sie Versatz bearbeiten, und geben Sie 0,500 Zoll ein.

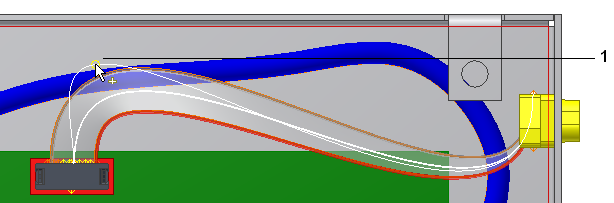

- Klicken Sie in das Grafikfenster, um einen Zwischenpunkt (1) einzufügen, mit dem bestimmt wird, wie das Flachbandkabel an das Startverbindungsstück angeschlossen wird.
- Klicken Sie in das Grafikfenster, um den Anschluss des Endverbindungsstücks zu steuern. Klicken Sie diesmal auf einen vorhandenen Arbeitspunkt (2).

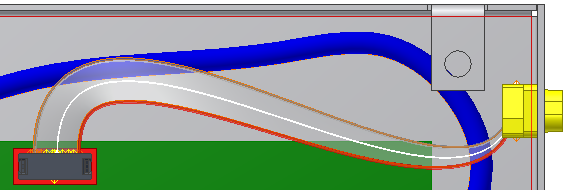

- Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig stellen.
