Anwenden der Abhängigkeit Koinzident

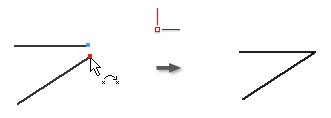

Verwenden Sie Abhängigkeit Koinzident, um Abhängigkeiten zwischen Punkten und anderen Geometrien in 2D- und 3D-Skizzen zu erstellen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Abhängig machen Koinzident .
2. Klicken Sie auf den zu löschenden Punkt.
3. Klicken Sie auf die Geometrie, zu der der Punkt eine Abhängigkeit aufweist.
4. Fügen Sie weitere Abhängigkeiten Koinzident ein, oder beenden Sie den Vorgang wie folgt:
   • Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig.
   • Drücken Sie die Esc-Taste.
   • Wählen Sie einen anderen Befehl aus.

Demo zum Erstellen von koinzidenten Abhängigkeiten

Demo zu Punktabhängigkeiten

Anmerkung:

• Eine Abhängigkeit Koinzident wird automatisch an den Endpunkten von Kurven erstellt, die nacheinander mit dem Befehl Linie erstellt werden.
• Ein Punkt, der als von einer Kurve abhängig bestimmt wurde, kann außerhalb der Grenzen einer Kurve liegen.
• Ein mit einer Kurve koinzidenter Punkt gleitet die Kurve entlang, sodass er an jeder beliebigen Stelle entlang der Kurve liegen kann, es sei denn, der Punkt ist durch andere Abhängigkeiten und Bemaßungen fixiert.
• Ein gelber Punkt weist auf das Vorhandensein einer Abhängigkeit Koinzident hin. Wenn Sie den gelben Punkt für eine Abhängigkeit Koinzident bei Erstellung der Abhängigkeit anzeigen möchten, wählen Sie Abhängigkeit Koinzident bei Erstellung anzeigen unter Registerkarte Extras Gruppe Optionen Anwendungsoptionen Registerkarte Skizze. Wenn Sie die von der Abhängigkeit betroffene Geometrie ermitteln möchten, bewegen Sie den Mauszeiger auf den gelben Punkt. Die Zeichen für Abhängigkeiten Koinzident erscheinen. Halten Sie den Mauszeiger auf einem Zeichen, um die betroffene Geometrie anzuzeigen.
