Zugriff
Auf der Registerkarte Form der Blechelement-Dialogfelder Fläche, Biegung und Konturlasche.
- Biegung entlang Seitenfläche dehnen
-

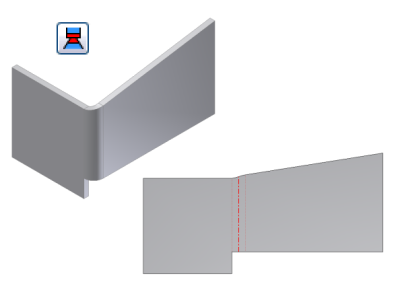

Dehnt das Material entlang der Flächen an den Seiten der durch die Biegung verbundenen Kanten statt lotrecht zur Biegeachse. Diese Option ist nützlich, wenn die seitlichen Kanten von Flächen nicht lotrecht sind. In der folgenden Abbildung wird mit den Optionen jeweils die gleiche Biegung erstellt. Die erste Abbildung zeigt die an der seitlichen Fläche ausgerichtete Biegungserweiterung. Beachten Sie den Bereich der Abwicklung zu beiden Seiten der Biegezone.
- Gedehnte Biegung lotrecht zu Seitenfläche
-
Dehnt Material lotrecht zur Seitenfläche. Dies ist die Standardoption, wenn das Dialogfeld initialisiert wird. Die folgende Abbildung zeigt die gleiche Biegung wie in der vorherigen Abbildung, die hier jedoch mit der zur seitlichen Fläche lotrechten Biegungserweiterung erstellt wurde. Beachten Sie den Bereich der Abwicklung zu beiden Seiten der Biegezone, und vergleichen Sie diesen mit dem entsprechenden Bereich in der vorherigen Abbildung.
