Importieren von Kabelbaumdaten

Importieren Sie sieben einzelne Drähte in die Kabelbaumbaugruppe, indem Sie bereits erstellte Dateien importieren. Um den Inhalt der Datei anzuzeigen, können Sie die Datei in einem Texteditor öffnen.

  1. Klicken Sie bei aktivierter Harness Assembly1 auf Registerkarte Kabel und Kabelbaum Gruppe Verwalten Kabelbaumdaten importieren.
  2. Klicken Sie auf Durchsuchen, um die in der folgenden Liste aufgeführten Importdateien zu suchen und zu öffnen. Sie befinden sich im Ordner Tutorial Files\Cable & Harness\Wire List Import. Möglicherweise müssen Sie für den Dateityp Drahtliste-Datensatzdatei auswählen.

    Datensatzdatei (.xml oder .csv): WireListImport.csv

    Konfigurationsdatei (.cfg): WireListConfiguration.cfg

  3. Klicken Sie auf OK, um Drähte zur aktiven Kabelbaum-Baugruppe hinzuzufügen.

    Das Dialogfeld Importierte Kabelbaumdaten wird angezeigt. Es enthält eine Liste der importierten Elemente. In diesem Beispiel sollten keine Fehler auftreten. Falls Fehler auftreten, können Sie mit der rechten Maustaste auf die betreffenden Elemente klicken, um weitere Informationen zu dem Problem und seiner Korrektur zu erhalten.

    Erweitern Sie gegebenenfalls die Ordner im Dialogfeld Kabelbaumdaten importieren, um Importdetails anzuzeigen.

  4. Klicken Sie im Dialogfeld Importierte Kabelbaumdaten auf OK.

    In einem Meldungsfeld wird der Importstatus angezeigt. Die Meldung zeigt den Import von sieben Drähten an. Ausführliche Informationen zum Import, einschließlich Fehlern oder Warnungen, finden Sie in der Protokolldatei.

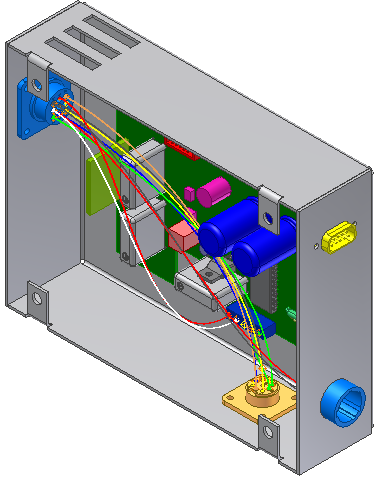

  5. Klicken Sie im Meldungsfeld auf Schließen. Die Drähte werden der Kabelbaumbaugruppe hinzugefügt.
