Sie können Punkte zu Drähten hinzufügen. Die Punkte können verschoben werden, um die Drähte um vorhandene Komponenten zu leiten. Wenn Sie Segmente zur Kabelbaum-Baugruppe hinzufügen möchten, steuern die Segmente die Position der Drähte und zusätzliche Drahtpunkte sind nicht erforderlich.

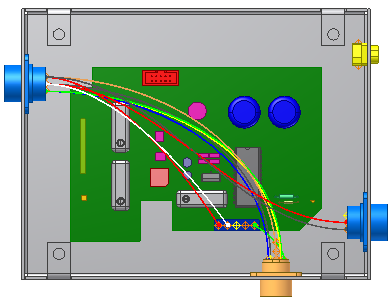

- Drehen Sie die Ansicht, bis sie der folgenden Abbildung entspricht.
- Klicken Sie im Browser mit der rechten Maustaste auf das Kabel 2207, und wählen Sie im Kontextmenü Punkte hinzufügen aus.

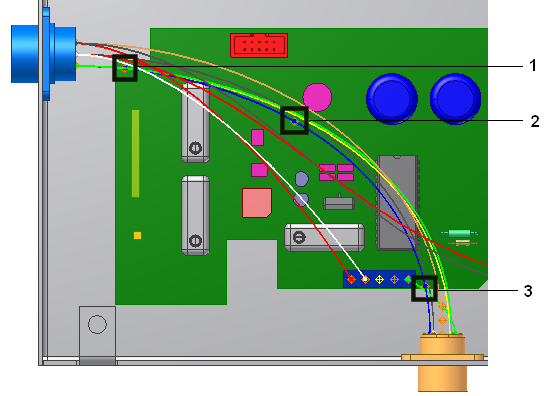

- Verschieben Sie den Cursor auf den Draht im Grafikfenster. Klicken Sie auf den Draht, um die drei Punkte in der gezeigten Reihenfolge zu erstellen.
An den ausgewählten Positionen wird jeweils ein fixierter Arbeitspunkt erstellt und der Draht wird neu berechnet. Nach jedem Hinzufügen eines Punktes ändert sich die Form geringfügig.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig stellen.
