Stellen Sie die Schlauchroute fertig und füllen Sie sie.

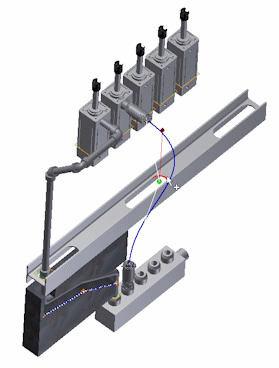

  1. Um eine Zwischenknotentangente zu einer kreisförmigen Kante auf dem Träger hinzuzufügen, bewegen Sie den Cursor in die Nähe der kreisförmigen Kante. Die kreisförmige Kante wird hervorgehoben.

    Klicken Sie anschließend, um den Schlauchknoten festzulegen.

  2. Klicken Sie mit der rechten Maustaste, und wählen Sie Bearbeitung beenden.

    Die Verlaufsumgebung wird aktiviert.

  3. Klicken Sie zum Ausfüllen der Schlauchroute auf Registerkarte Leitungsverlauf Gruppe Route Route füllen .

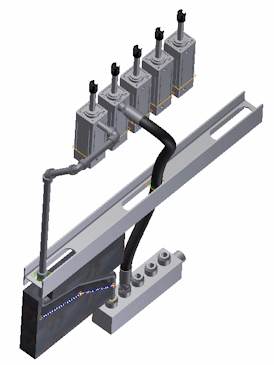

    Nachdem die Route ausgefüllt wurde, werden ein flexibles Schlauchbauteil, ein Anfangs- und ein End-Fitting zum Modell-Browser hinzugefügt. Sie befinden sich unter der flexiblen Schlauchbaugruppe.
