Erstellen einer Nagelbrettzeichnung

Zeigen Sie die Standard-Anzeigeeinstellungen für die aktive Baugruppe an, und erstellen eine Nagelbrettzeichnung.

  1. Erstellen Sie eine Zeichnung mithilfe der Vorlage Standard.idw.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Ansichten platzieren Gruppe Erstellen Nagelbrett .
  3. Stellen Sie sicher, dass im Dialogfeld Nagelbrettansicht Enclosure_Assembly.iam als Datei festgelegt ist.
  4. Klicken Sie auf die Dropdown-Liste Nagelbrettansicht, und wählen Sie Kabelbaumbaugruppe1 aus. Klicken Sie auf OK, um die Ansicht zu erstellen.

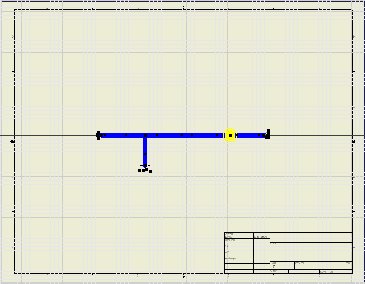

    Die Nagelbrett-Zeichnungsansicht wird erstellt, und die Nagelbrettskizze ist aktiv. Der Kabelbaum wird wie abgebildet in die Zeichnung eingefügt.

  5. Klicken Sie mit der rechten Maustaste im Grafikfenster, und wählen Sie Skizze beenden.
  6. Speichern Sie Ihre Arbeit unter dem Dateinamen Harness Assembly1.idw im Unterordner Kabel und Kabelbaum.
