Wie bereits erwähnt, ist das Ziel die Minimierung der Masse, indem der Bereich der geometrischen Konfigurationen und die Sicherheitsfaktorkriterien verwendet werden. Im Abschnitt Konstruktionsabhängigkeiten der parametrischen Tabelle können Sie auf die Ergebniskriterien zugreifen. So fügen Sie die erste Konstruktionsabhängigkeit hinzu:
- Wenn die parametrische Tabelle nicht angezeigt wird, klicken Sie in der Gruppe Verwalten auf Parametrische Tabelle.
- Klicken Sie im Bereich Konstruktionsabhängigkeiten mit der rechten Maustaste auf eine Zeile, und wählen Sie Konstruktionsabhängigkeit hinzufügen.
- Wählen Sie im Dialogfeld Konstruktionsabhängigkeit auswählen im Abschnitt Ergebniskomponente die Option Von Mises-Spannung. Für Geometrieauswahl wird die Einstellung Gesamte Geometrie verwendet. Klicken Sie auf OK. Die Ergebniskomponente wird als eine Konstruktionsabhängigkeit aufgeführt.
- Klicken Sie in der Zeile Maximalwert der Von Mises-Spannung auf die Zelle Abhängigkeitstyp, um auf die Dropdown-Liste zuzugreifen. Wählen Sie in der Dropdown-Liste Obere Grenze.
- Klicken Sie in die Zelle Grenze, und geben Sie 4.5e+004 ein.
- Klicken Sie in die Zelle Sicherheitsfaktor, und geben Sie 1,5 ein.
Fügen Sie eine Verschiebung als Konstruktionsabhängigkeit hinzu.
- Klicken Sie mit der rechten Maustaste auf eine Zeile, und wählen Sie Konstruktionsabhängigkeit hinzufügen.
- Wählen Sie im Dialogfeld Konstruktionsabhängigkeit auswählen die Option Verschiebung. Die Standardeinstellung lautet Gesamte Geometrie. Klicken Sie auf OK.
- Wählen Sie in die Zelle Abhängigkeitstyp die Option Obere Grenze.
- Geben Sie in der Zelle Grenze den Wert 0.01 ein.
Fügen Sie Masse als Konstruktionsabhängigkeit hinzu.
- Klicken Sie mit der rechten Maustaste auf eine Zeile, und wählen Sie Konstruktionsabhängigkeit hinzufügen.
- Klicken Sie im Dialogfeld Konstruktionsabhängigkeit auswählen auf Masse und dann auf OK.

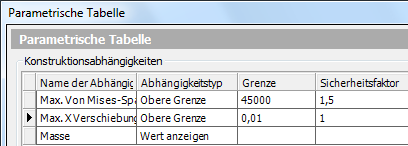

Lassen Sie für die Konstruktionsabhängigkeit Masse den Abhängigkeitstyp als Wert anzeigen. Der Abschnitt Konstruktionsabhängigkeiten der parametrischen Tabelle sollte nun wie folgt aussehen:
Schließen Sie die Tabelle.
