Erstellen Sie verschiedene geometrische Konfigurationen unter Berücksichtigung der Breite der Modellkonfigurationen, um die Gewichtoptimierung zu vereinfachen. Exponieren Sie zunächst Modellparameter für die Verwendung als Simulationsparameter.
- Erweitern Sie im Simulations-Browser die Ansicht des Knotens Robot Base.iam, um die Komponenten in der Baugruppe zu exponieren. Klicken Sie mit der rechten Maustaste auf base_plate:1, und wählen Sie Parameter anzeigen.

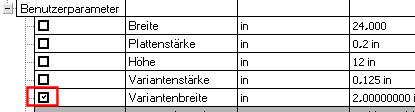

- Aktivieren Sie im Dialogfeld Parameter auswählen das Kontrollkästchen neben dem Parameter MemberWidth, damit der Parameter in der parametrischen Tabelle enthalten ist.
- Klicken Sie auf OK.
Definieren Sie den Parameterbereich.
- Klicken Sie in der Multifunktionsleiste in der Gruppe Verwalten auf Parametrische Tabelle
. - Geben Sie im Abschnitt Parameter, in der Zeile base_plate.ipt für den Parameter MemberWidth den Wert 1-2 in der Zelle Werte ein. Drücken Sie die EINGABETASTE, um den Inhalt der Zeile zu aktualisieren.
Erstellen Sie nach dem Definieren der Parameter die parametrischen Konfigurationen.
- Klicken Sie im Abschnitt Parameter mit der rechten Maustaste auf die Zeile MemberWidth, und wählen Sie Alle Konfigurationen erstellen.
- Nach dem Erstellen der Konfigurationen können Sie sie anzeigen, indem Sie den Schieberegler Aktueller Wert verwenden.
