Neudefinieren und Verschieben von Drahtpunkten

Definieren Sie die Punkte an einer beliebigen Position oder für ein Element neu, um die benötigte Form zu erreichen.

1. Erweitern Sie im Browser den Draht 2207, klicken Sie mit der rechten Maustaste auf den zweiten erstellten Arbeitspunkt, und wählen Sie aus dem Kontextmenü Punkt neu definieren.

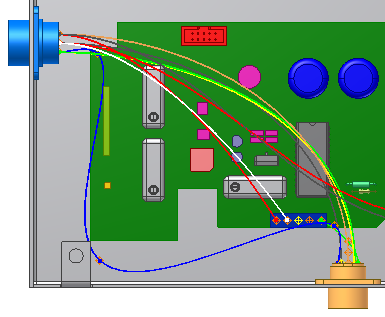

2. Halten Sie im Grafikfenster den Cursor wie gezeigt über die Schlaufe am Gehäuse. Eine QuickInfo zeigt den Versatzwert für den Punkt an.
3. Klicken Sie im Grafikfenster mit der rechten Maustaste (nicht auf den Punkt), und wählen Sie Versatz bearbeiten aus dem Kontextmenü. Geben Sie dann 0,200 ein, und klicken Sie auf OK, um den Versatz zu ändern.
4. Klicken Sie auf den Punkt in der gezeigten Position, um einen Punkt zu erzeugen, der zur Gehäusefläche versetzt ist. Der Draht wird neu berechnet.

5. Klicken Sie im Browser oder Grafikfenster mit der rechten Maustaste auf den dritten erstellten Arbeitspunkt, und wählen Sie 3D-Verschieben/-Drehen.

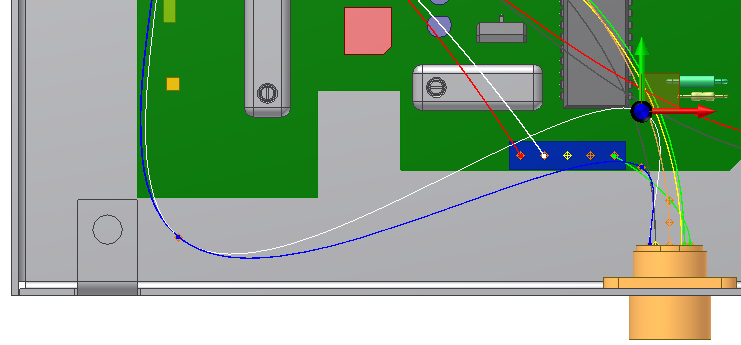

6. Wählen oder ziehen Sie ein Dreiergruppensegment, um den Punkt an die angezeigte Position zu verschieben.

   Bevor die Verschiebung durchgeführt wird, werden die Position des Drahtes angezeigt und eventuelle Verletzungen des Biegeradius angegeben.


7. Klicken Sie auf OK. Der Draht wird entsprechend der neuen Position neu berechnet.
