Abdeckungsbauteil mit Abhängigkeiten versehen - Abhängigkeit platzieren
Zum Schluss müssen Sie noch das Abdeckungsbauteil vom Gehäuse abhängig machen. Dabei gehen Sie im Wesentlichen wie beim Erstellen der Abhängigkeiten für das Schalttafelbauteil vor.
Erweitern Sie im Browser den Ordner Ursprung des Abdeckungsbauteils.

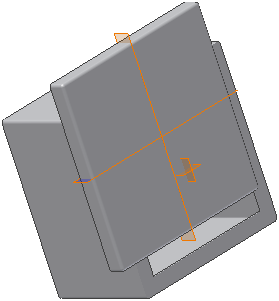

Klicken Sie bei gedrückter Strg-Taste auf YZ-Ebene und XZ-Ebene. Klicken Sie dann mit der rechten Maustaste auf den Namen einer der Ebenen, und wählen Sie die Option Sichtbarkeit.
Drücken Sie auf der Tastatur die Taste C, um das Dialogfeld Abhängigkeit platzieren anzuzeigen.
Anmerkung: Viele Benutzer, die bisher mit AutoCAD gearbeitet haben, finden es bequemer, Befehle über die Tastatur aufzurufen.
Wählen Sie die Fläche des Gehäuses aus (siehe Abbildung).
Wählen Sie die Innenfläche der Abdeckung aus. Klicken Sie auf die folgende Abbildung, um anzuzeigen, wie eine Vorschau der Abhängigkeit erstellt wird.
Klicken Sie auf Anwenden, um die Abhängigkeit zu erstellen. Die Innenfläche der Abdeckung wird in die Außenfläche des Gehäuses eingepasst.
