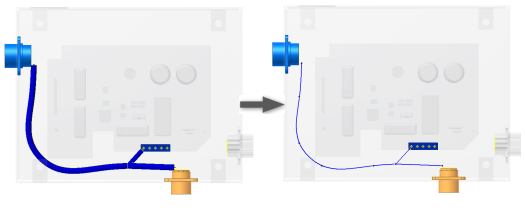

Segmente können gerendert oder als Mittellinie dargestellt werden. Die gerenderte Anzeige liefert ein dreidimensionales Bild, die Mittellinienanzeige dagegen eine uneingeschränkte Ansicht der Arbeitspunkte und des Pfads.
Wie bei Drähten können auch die Anzeigeoptionen für einzelne oder für alle Segmente in einer ausgewählten Kabelbaumbaugruppe festgelegt werden. Die Anzeigevoreinstellung kann auf unterschiedliche Weise erfolgen. Verwenden Sie das Kontextmenü des Segmentexemplars oder den Segmentordner, das Dialogfeld Segmenteigenschaften oder den Befehl Anzeigeeinstellungen auf der Registerkarte Kabel und Kabelbaum. Die Anzeigeeigenschaften auf Exemplarebene überschreiben den aktuellen Anzeigestatus.
Um die Anzeigeeinstellung für alle Segmente gleichzeitig zu ändern, wählen Sie im Browser den Ordner Segmente aus, klicken mit der rechten Maustaste und wählen aus dem Kontextmenü die Option Alles als gerendert anzeigen.
Sie können auch die Anzeige eines einzelnen Segments ändern. Wählen Sie auf der Registerkarte Kabel und Kabelbaum in der Gruppe Sichtbarkeit unter Anzeigeeinstellungen die Option Gerenderte Anzeige. Eine andere Methode besteht darin, mit der rechten Maustaste auf ein Segment zu klicken und aus dem Kontextmenü die Option Als gerendert anzeigen zu wählen.
