Ein Objektvorgabestil ist eine Sammlung von allen Kommentartypen und ihren Vorgabeeinstellungen. In dieser Übung erstellen Sie einen benutzerdefinierten Objektvorgabestil. Anschließend legen Sie die Objektvorgaben für Bemaßungsobjekte fest.
- Erweitern Sie den Knoten Objektstandards, und wählen Sie Objektstandards (ISO).
- Klicken Sie auf Neu, und geben Sie unter Name Modified Object Defaults (ISO) ein, und klicken Sie auf OK. Anmerkung: Der Stil Modified Object Defaults (ISO) wird automatisch als aktueller Objektvorgabestil für die aktuelle Norm festgelegt.
- Setzen Sie in der Gruppe Objektvorgabestil den Filter auf Bemaßungsobjekte.

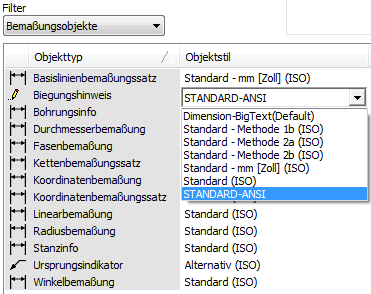

- Ändern Sie den Objektstil für alle Bemaßungstypen, die Standard (ISO) verwenden, in Modified (ISO), wie in der folgenden Abbildung gezeigt.
- Klicken Sie auf Speichern und Fertig.
Neu erstellte Bemaßungen verwenden den Bemaßungsstil Modified (ISO ).
- Um vorhandene Bemaßungen zu aktualisieren, wählen Sie die Bemaßungen im Grafikfenster aus. Wählen Sie in der Registerkarte Beschriften
Gruppe Format Stilliste die Option Modified (ISO )aus.
