Prüfen, Korrigieren und Umwandeln des Ständers in einen Volumenkörper

  1. Klicken Sie auf den Befehl Heften.
  2. Klicken Sie auf die Auswahloption Körper, und wählen Sie dann den Ständer im Grafikfenster.
  3. Ändern Sie nicht die vorgegebene Einstellung (0.0004 in) für Lücken füllen kleiner als.
  4. Klicken Sie auf Verbleibende Lücken und freie Kanten finden.

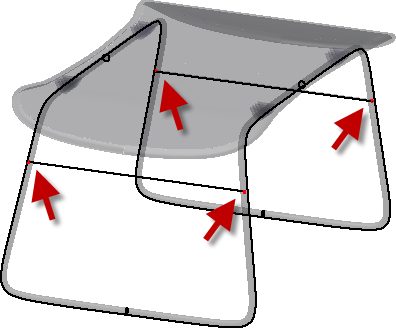

    Beachten Sie, dass freie Kanten hervorgehoben an allen Positionen werden, an denen die Leiste den Ständer schneidet.

  5. Klicken Sie auf Abbrechen.

    Vergrößern Sie ein Ende der Leiste. Beachten Sie, dass diese das Bein durchdringt. Die schneidende Fläche verhindert, dass der Ständer zu einem Volumenkörper wird, sofern die Leisten nicht auf den Schnitt mit den Beinen gestutzt werden.

  6. Klicken Sie in der Multifunktionsleiste auf Flächen schneiden.
  7. Setzen Sie die Auswahloption im Dialogfeld auf Fläche und die Methode auf Stutzen.
  8. Klicken Sie zur ersten Auswahl auf die am nächsten gelegene Leiste.
  9. Klicken Sie auf einen Schenkel in der Nähe der Leiste.
    Die Leiste wird gestutzt, wenn Sie die zweite Auswahl treffen. Das Dialogfeld bleibt geöffnet.
    Anmerkung: Inventor verwendet die Auswahlposition als die beizubehaltende Seite. wird die falsche Seite gestutzt, widerrufen Sie die Operation und wählen Sie eine andere Stelle auf der Fläche oder auf dem Körper aus.
  10. Wiederholen Sie den Vorgang, und stutzen Sie die drei anderen Schnitte.
  11. Klicken Sie zum Abschluss auf Fertig.
  12. Klicken Sie auf den Befehl Heften.
  13. Setzen Sie die Auswahloption auf Körper, und klicken Sie auf den Ständer.
  14. Klicken Sie auf Verbleibende Lücken und freie Kanten suchen. Es werden keine Lücken oder offenen Kanten angezeigt.
  15. Klicken Sie auf OK, um den Ständer an einen Volumenkörper zu heften. Ein fehlerfreier Volumenkörper wird im Browser angezeigt.
  16. Klicken Sie mit der rechten Maustaste im Browser auf den Volumenkörper, und deaktivieren Sie die Sichtbarkeit.
Anmerkung: Sie können die Sichtbarkeit des Volumenkörpers in der Reparaturumgebung steuern, indem Sie mit der rechten Maustaste im Browser auf den Körper klicken. Nach dem Verlassen der Reparaturumgebung wird die Sichtbarkeit des Volumenkörpers über den Volumenkörper-Ordner am oberen Rand des Browsers gesteuert.
