Verwenden einer 3D-Gleichungskurve als Sweeping-Schiene

Um die 3D-Skizze in der Sweeping-Funktion verwenden zu können, müssen Sie die Reihenfolge der Elemente im Browser neu ordnen. Anschließend bearbeiten Sie den Sweep und ändern den Typ, um eine Führungsschiene für das Element zu verwenden.

  1. Ziehen Sie im Browser 3D Sketch2 über Sweep1. Auf diese Weise können Sie die 3D-Skizze in der Sweeping-Funktion verwenden.
  2. Erweitern Sie Sweep1 und bearbeiten Sie Sketch2.
  3. Ändern Sie den Durchmesser des Kreises auf 0,01 mm.
  4. Stellen Sie die Skizze fertig.
  5. Bearbeiten Sie Sweep1.
  6. Ändern Sie den Typ in Pfad und Führungsschiene.

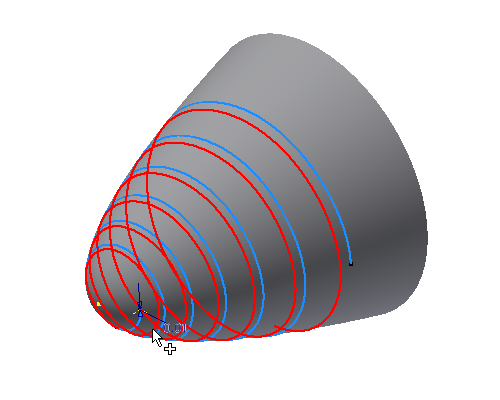

  7. Wählen Sie die Gleichungskurve in Sketch2 als Führungsschiene.

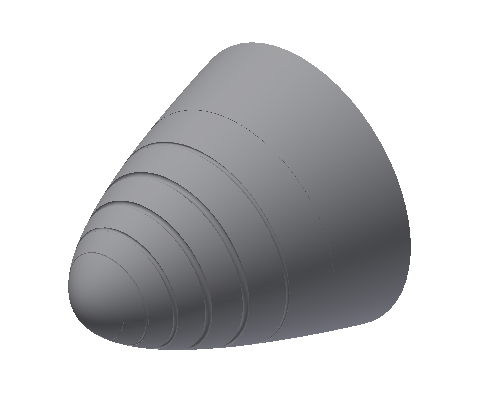

  8. Klicken Sie auf OK.
