Erstellen einer anderen 3D-Gleichungskurve

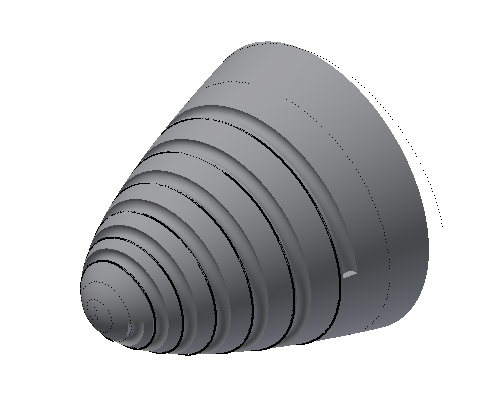

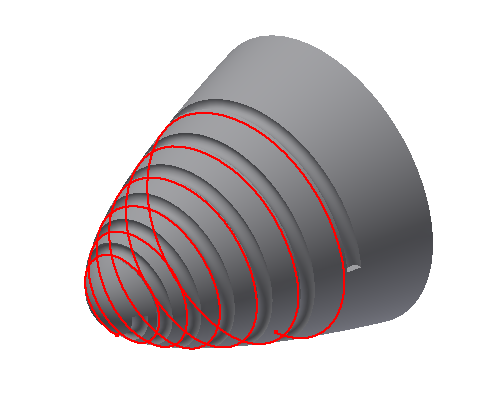

Um das Modell abzuschließen, erstellen Sie eine weitere 3D-Gleichungskurve. Diese Kurve wird als Führungsschiene in einem Sweeping-Element verwendet.

  1. Erstellen Sie eine 3D-Skizze.
  2. Aktivieren Sie den Befehl Gleichungskurve.
  3. Stellen Sie sicher, dass das Koordinatensystem auf Zylindrisch eingestellt ist.
  4. Geben Sie folgende Werte ein:
    • r(t): t
    • θ(t): 1800 * t + 800
    • z(t): t^2
    • tmin: 0.5
    • tmax: 1.7
  5. Stellen Sie die Skizze fertig.
