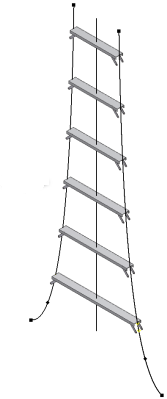

Viele Konstruktionen erfordern die Erstellung von Unterbaugruppen, die ähnliche Geometrie enthalten; sie unterscheiden sich nur etwas in Größe oder Position in der Hauptbaugruppe. Das manuelle Erstellen und Positionieren dieser Unterbaugruppen ist sehr zeitaufwendig. Der Befehl iCopy automatisiert das Kopieren und Positionieren ähnlicher Komponenten in der Hauptbaugruppe. iCopy kombiniert Skelettmodellierung und Adaptivität, damit die Form der Unterbaugruppe an die Position im Modell angepasst werden kann. Dieser Arbeitsablauf ist vorteilhaft für Fassadenelemente, Strompfade im Stromlaufplan, Rahmen oder alle Unterbaugruppen, bei denen die Größe je nach Position in der Hauptbaugruppe variiert.

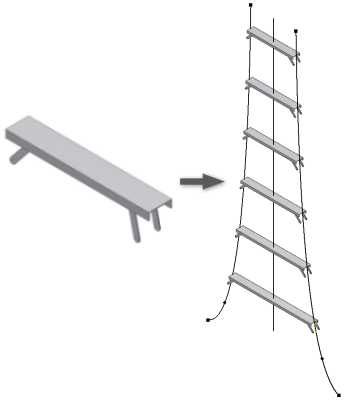

Der iCopy-Vorgang besteht aus vier Schritten:
iCopy-Begriffe
Die folgenden Begriffe werden in diesem Abschnitt verwendet, um iCopy und die zugehörigen Komponenten zu definieren.
|
iCopy-Vorlage |
Eine Baugruppendatei, die für die Verwendung mit dem Befehl iCopy erstellt wurde. Diese Datei enthält die iCopy-Definition, das adaptive Rahmenbauteil und die Geometrie für die Definition des Modells. |
|
iCopy-Vorlagen-Layoutbauteil |
Die adaptive Bauteildatei, die andere Rahmengeometrie steuert. Dieses Bauteil wird in der iCopy-Generierung ausgewählt. Dieses Bauteil wird in andere Komponenten in der Baugruppe abgeleitet, um das Rahmenmodell zu erstellen. |
|
iCopy-Definition |
Die Informationen, die im Dialogfeld iCopy-Generierung eingegeben wurden. Ein iCopy-Definitions-Knoten wird zum Browser hinzugefügt, wenn eine Baugruppe erstellt wurde. |
|
iCopy-Ergebnis |
Die Baugruppendateien, die durch den Befehl iCopy erstellt wurden. Diese Baugruppendateien sind Kopien der iCopy-Vorlage, die in der Zielbaugruppe platziert und angepasst wurden. |
|
Zielbaugruppe |
Die Baugruppe, in der die iCopy-Ergebnisse platziert werden. Diese Baugruppe muss mindestens ein Bauteil enthalten, das zum Positionieren der iCopy-Ergebnisse verwendet wird. |
|
Ziel-Layoutbauteil |
Das Bauteil in der Zielbaugruppe, das zum Positionieren der iCopy-Ergebnisse und Definieren der Anordnung der Ergebnisse verwendet wird. |
- Erstellen Sie die Zielbaugruppe, einschließlich des Ziel-Layoutbauteils mit Geometrie/Anordnungen zum Platzieren/Anpassen kopierter Baugruppen.
- Erstellen Sie eine Rahmenbaugruppe, einschließlich des Vorlagen-Layoutbauteils mit Skizziergeometrie und Bauteile, die aus dem Layout bzw. der Form der Rahmenvorlage abgeleitet wurden.
- Verwenden Sie den Befehl iCopy-Generierung in der Baugruppe, um sie als eine iCopy-Vorlage zu aktivieren. Dadurch wird eine iCopy-Vorlage erstellt, die die iCopy-Definition enthält.
- Verwenden Sie den Befehl iCopy, um mindestens ein iCopy-Ergebnis zu erstellen. Jedes iCopy-Ergebnis enthält die iCopy-Definition, sodass jedes iCopy-Ergebnis als iCopy-Vorlage verwendet werden kann.
Zielbaugruppe

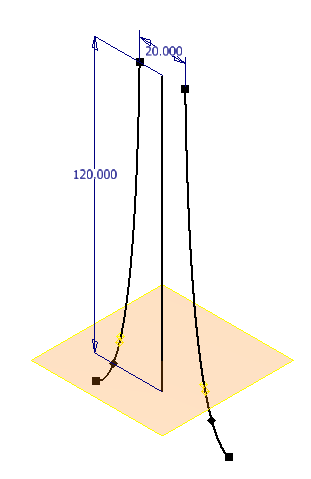

Die Zielbaugruppe ist das Ziel für die iCopy-Ergebnisse. Diese Baugruppe enthält das Ziel-Layoutbauteil. Das Ziel-Layoutbauteil enthält die geometrische Darstellung, die die Form jeder Baugruppenkopie bestimmt, die durch den iCopy-Befehl erstellt wird.

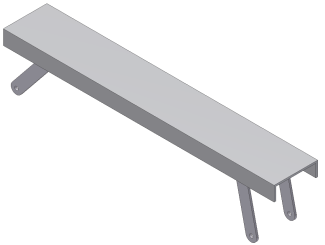

Rahmenbaugruppe

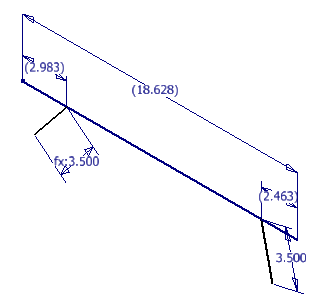

Die Rahmenbaugruppe ist die Datei, die mit der iCopy-Generierung zum Erstellen der iCopy-Vorlage verwendet wird. Diese Datei wird durch Rahmenmodellierung erstellt. Die Rahmenbaugruppe enthält ein Layoutbauteil, durch die andere Komponenten in der Baugruppe gesteuert werden. Zum Erstellen der Baugruppe ist Folgendes erforderlich:
- Definieren Sie das iCopy-Vorlagen-Layoutbauteil als adaptiv. Das Layoutbauteil steuert die Geometrie der anderen Komponenten in der Baugruppe. Indem Sie das Layoutbauteil als adaptiv festlegen, kann der iCopy-Befehl das Layoutbauteil je nach Position in der Zielbaugruppe ändern. Durch diese adaptive Baugruppe kann jedes iCopy-Ergebnis eine eindeutige Form aufweisen. Anmerkung: Vollständig abhängige Skizziergeometrie kann zu Problemen mit der Adaptivität führen. Optimale Ergebnisse erhalten Sie, wenn Sie die Skizziergeometrie nicht vollständig abhängig machen.
- Erstellen Sie das Vorlagen-Layoutbauteil, und testen Sie es. Testen Sie das Layoutbauteil, indem Sie die Rahmenbaugruppe in eine Testbaugruppe platzieren. Verwenden Sie Adaptivität, um das Rahmenmodell zu ändern, und überprüfen Sie, ob es ordnungsgemäß aktualisiert wurde.
- Erstellen Sie jedes zusätzliche Bauteil für die iCopy-Vorlage, indem Sie das Bauteil aus dem Layoutbauteil ableiten. Das Erstellen von Bauteilen, die aus einem Layoutbauteil abgeleitet wurden, ist die Grundlage der Rahmenmodellierung. Die Form-/Skizziergeometrie wird aus dem Layout in anderen Bauteildokumenten abgeleitet. Die abgeleitete Geometrie bildet die Grundlage für die Volumenkörpergeometrie und zusätzliche Details in den untergeordneten Bauteilen.
- Fügen Sie zusätzliche Bauteile in die Rahmenbaugruppe ein. Die Rahmenbaugruppe kann abgeleitete Bauteile enthalten, die die Form ändern, und statische Bauteile, auf die durch die iCopy-Ergebnisse verwiesen wird.
Beschränken Sie die Rahmenbaugruppe auf eine bestimmte Weise, um optimale Ergebnisse mit der Adaptivität zu erhalten.
- Machen Sie den Ursprung des iCopy-Vorlagen-Layoutbauteils vom Ursprung der iCopy-Vorlagenbaugruppe abhängig. Verwenden Sie eine fluchtende Abhängigkeit, um Abhängigkeiten für die Ursprungsebenen (xy/xy, yz/yz und xz/xz) zu erstellen.
- Machen Sie den Ursprung jedes Bauteils, das aus dem Layoutbauteil abgeleitet wurde, vom Ursprung des iCopy-Vorlagen-Layoutbauteils abhängig. Verwenden Sie eine fluchtende Abhängigkeit, um Abhängigkeiten für die Ursprungsebenen (xy/xy, yz/yz und xz/xz) zu erstellen.
- Beschränken Sie alle Bauteile, dessen Position nicht vom Layout abgeleitet wurde, auf andere Bauteile in der Vorlagenbaugruppe. Zu anderen Komponenten in der Baugruppe können das Layout, andere abgeleitete Bauteile und andere nicht abgeleitete Bauteile zählen.
iCopy-Generierung
Der Befehl iCopy-Generierung erstellt eine iCopy-Vorlage aus einer adaptiven Rahmenbaugruppe. Beim Erstellen der iCopy-Vorlage wählen Sie Punkte für die Position und Größe der Komponentengeometrie. Wählen Sie die Parameter, die im iCopy-Befehl verfügbar sein sollen, und hängen Sie Zeichnungen oder Präsentationsdateien zum Kopieren der iCopy-Ergebnisse an.
Der Befehl iCopy-Generierung bereitet die folgenden erforderlichen Daten im Rahmen-Layoutbauteil (innerhalb der adaptiven Rahmenbaugruppe) für die Verwendung durch den iCopy-Befehl vor:
- Skizziergeometriepunkte (die Endpunkte von Linien, Bogen und Kreismittelpunkte, aber nicht Skizzierpunkte)
- (Optional) Parameter für verschiedene iCopy-Ergebnisse
- (Optional) Zeichnungen (.idw,.dwg) oder Präsentationsdateien (.ipn)
iCopy-Platzierung
Der iCopy-Befehl erstellt eine oder mehrere Kopien der iCopy-Vorlage und fügt jede Kopie der Zielbaugruppe hinzu. Jede Baugruppe (iCopy-Ergebnis) kann sich von anderen iCopy-Ergebnissen in der Anordnung je nach der in der iCopy-Vorlage verwendeten Adaptivität unterscheiden. Während des iCopy-Befehls kann für die Bauteile ein Kopieren oder Wiederverwenden festgelegt werden, je nach Definition und Zweck.
Zeichnungsdateien (.idw,.dwg) oder Präsentationsdateien (.ipn) können der iCopy-Vorlage zugeordnet werden, indem Sie die iCopy-Generierung verwenden. Die Zeichnung oder Präsentationsdateien werden während des iCopy-Vorgangs kopiert. Die Referenzen für jede Zeichnung oder Präsentationsdatei werden geändert, um auf die iCopy-Ergebnisse zu verweisen.
Für die Platzierung eines einzelnen iCopy-Ergebnisses sind Arbeitspunkte für die Position/Größe des iCopy-Ergebnisses erforderlich. Diese Arbeitspunkte entsprechen den ausgewählten Punkten in der iCopy-Generierung.
Für die Erstellung einer Anordnung von iCopy-Ergebnissen benötigen Sie:
- Arbeitsebene, die angeordnet ist, als Bezugsrahmen/Schnittpunkt für die Anordnung der Arbeitspunkte
- Pfad für Anordnung der Arbeitsebene
- Versatz, Anzahl der Kopien, Richtung umkehren für Anordnung der Arbeitsebene
- Verlaufsführung (Geometrie) zum Anordnen der einzelnen Arbeitspunkte (Eingabe)
Für die Zuweisung einer Anordnung von iCopy-Ergebnissen zu einer vorhandenen Elementanordnung benötigen Sie:
- Anordnung von Arbeitspunkten für jeden Punkt in der iCopy-Vorlage
- Anzahl der Kopien, Richtung umkehren für iCopy-Anordnung
