Zurückfalten einer Skizze mit einem Blechelement

Bearbeiten Sie ein gefaltetes Blechmodell mit den folgenden Merkmalen:

• mindestens ein Abwicklungselement im abgewickelten Zustand
• mindestens eine Skizze, die auf der Fläche eines abgewickelten Elements erstellt wurde

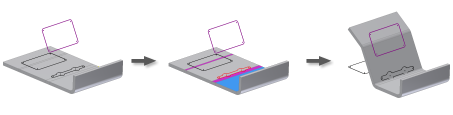

Verwenden Sie nun den Befehl Zurückfalten, um eine oder mehrere Blechbiegungen oder -rollen relativ zu einer Referenzfläche zurückzufalten. Durch den Befehl Zurückfalten wird ein Zurückfaltungselement zum Blechbauteil-Browser hinzugefügt. Nach einem Zurückfaltungselement (im Browser-Verlauf) können Sie weitere Elemente zu dem gefalteten Modell hinzufügen. Ein Zurückfaltungselement kann nur zu Blechmodellen hinzugefügt werden, die im abgewickelten Zustand ein Abwicklungselement enthalten.

Es können auf abgewickelten Flächen erstellte Skizzen ausgewählt und auf die zurückgefaltete Fläche kopiert werden. Die Originalskizze kann weiterhin angezeigt oder optional ausgeblendet werden. Kopierte Skizzen werden im Browser als untergeordnete Objekte des Zurückfaltungselements angezeigt.

Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Ändern Zurückfalten . Klicken Sie auf eine Fläche oder Ebene, die als Zurückfaltungsreferenz verwendet werden soll. Klicken Sie auf einzelne hervorgehobene Biegungen oder Rollen, die zurückgefaltet werden sollen. Verwenden Sie optional Alle Biegungen hinzufügen, um die gesamte hervorgehobene Geometrie auszuwählen. Zeigen Sie eine Vorschau des zurückgefalteten Zustands an, und fügen Sie Biegungen oder Rollen hinzu bzw. entfernen Sie diese, um den gewünschten gefalteten Modellzustand zu erhalten. Klicken Sie zum Auswählen einer Skizze auf den Pfeil für Skizzen. Wählen Sie nicht einbezogene Skizzen aus, die Sie zurückfalten möchten. Aktivieren oder deaktivieren Sie optional das Kontrollkästchen Übergeordnetes Objekt ist sichtbar, um nach dem Zurückfalten die übergeordnete Skizze anzuzeigen bzw. auszublenden. Klicken Sie auf OK.
