Das Inhaltscenter enthält ein Beispiel für eine Flachbandkabelverbindung. Platzieren Sie ein Exemplar eines 10-Pin-Verbindungsstücks in der Flachbandkabel-Baugruppe.
-
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Zusammenfügen
Gruppe Komponente
Aus Inhaltscenter platzieren
. - Navigieren Sie im Fenster Aus Inhaltscenter platzieren, Kategorieansicht zu Kabel und KabelbaumVerbindungenFlachbandkabel, und wählen Sie Flachbandkabelverbindung.
-
Klicken Sie auf Tabellenansicht, um die Familienmitglieder der Flachbandkabelverbindung anzuzeigen. - In der Vorschautabelle wird der Mitgliedsname für das 10-Pin-Verbindungsstück angezeigt. In diesem Fall ist dies das erste Mitglied in der Liste.
- Doppelklicken Sie auf das Bild der Flachbandkabelverbindung, um sie auszuwählen.
- Stellen Sie sicher, dass im Dialogfeld Flachbandkabelverbindung Folgendes ausgewählt ist:
-
Flachbandkabelverbindung-01
-
Als Norm
-
- Klicken Sie auf OK.
Im Grafikfenster ist das Bauteil an den Cursor angehängt.

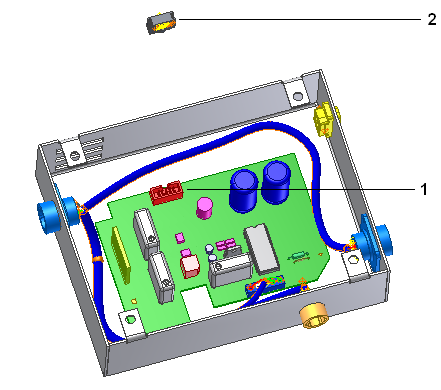

- Drehen Sie das Gehäuse, um bessere Sicht auf den RC-Stecker (1) zu bekommen.
- Klicken Sie in den Hintergrund des Grafikfensters, um das Bauteil (2) zu platzieren. Die genaue Position ist nicht wichtig.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig.
