Platzieren Sie drei Passend-Abhängigkeiten, um die Flachbandkabelverbindung in der Baugruppe mit einer Abhängigkeit zu versehen. In den folgenden Schritten wird der Befehl Abhängig machen verwendet; Sie können jedoch auch den Befehl Zusammenfügen verwenden.
- Aktivieren Sie die Baugruppe der obersten Ebene, Enclosure_Assembly.iam.
-
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Zusammenfügen
Gruppe Position
Abhängig machen
. - Stellen Sie sicher, dass Voransicht anzeigen ausgewählt ist.

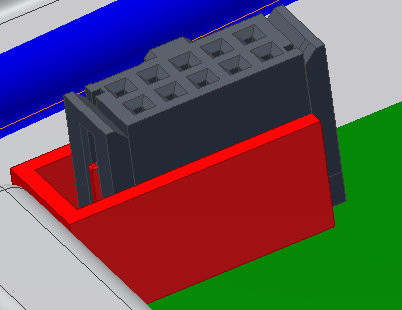

- Überprüfen Sie, ob das Werkzeug Passend-Abhängigkeit und die erste Auswahlschaltfläche ausgewählt sind, und klicken Sie auf die Oberfläche der Flachbandkabelverbindung.

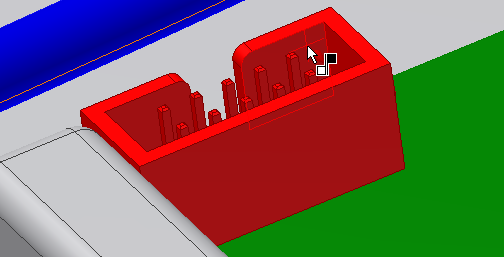

- Das zweite Auswahlwerkzeug ist jetzt aktiv. Klicken Sie auf die Wand des RC-Steckers, um sie als die Geometrie für die Anpassung auszuwählen.
- Wenn in der Vorschau angezeigt wird, dass das Verbindungsstück in Position ist, klicken Sie auf Anwenden, um die erste Passend-Abhängigkeit zu erstellen.

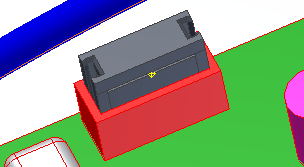

- Für die zweite Passend-Abhängigkeit klicken Sie auf die Oberseite der Flachbandkabelverbindung.

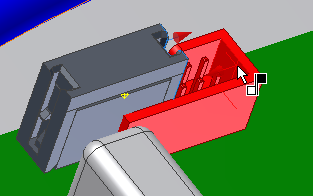

- Klicken Sie auf die Unterseite des RC-Steckers.
- Wenn in der Vorschau angezeigt wird, dass das Verbindungsstück in Position ist, klicken Sie auf Anwenden, um die zweite Passend-Abhängigkeit zu erstellen.

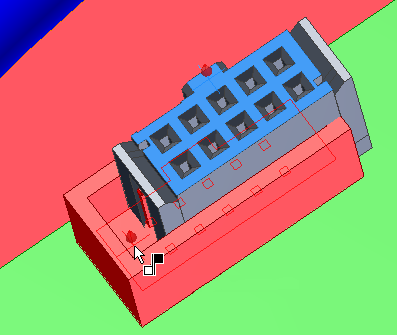

- Für die letzte Passend-Abhängigkeit klicken Sie auf die rechte Seite der Flachbandkabelverbindung.
- Klicken Sie auf die Innenseite des RC-Steckers.

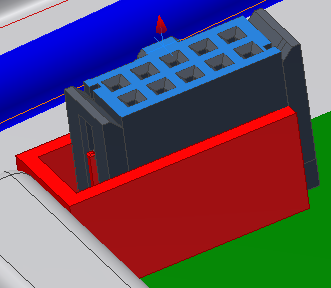

- Sobald das Verbindungsstück in Position ist, klicken Sie auf OK.
