Skizze auf einer Bauteilfläche

Im nächsten Schritt sind mehrere Verfahren zur Erstellung des Elements verfügbar:

In dieser Übung wird das zweite Verfahren angewendet und ausführlich erläutert.

  1. Verwenden Sie Direktbearbeitung, um eine neue Skizze auf der Seite des Bauteils zu beginnen. Klicken Sie auf die angezeigte Fläche. Wenn die kleine Werkzeugleiste angezeigt wird, wählen Sie die dritte Schaltfläche rechts Skizze erstellen.

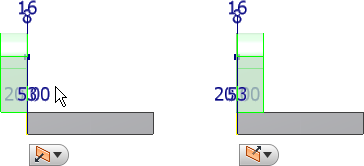

  2. Erstellen und bemaßen Sie die Skizzenprofilgeometrie wie in der Abbildung gezeigt. Die untere horizontale Linie muss nicht gezeichnet werden, wenn Sie die Endpunkte der Linie mit der projizierten Geometrie verbinden. Beachten Sie beim Bemaßen des Profils, dass die Bemaßung von 53 mm von der unteren projizierte Kante stammt (siehe Abbildung).
  3. Stellen Sie die Skizze fertig.

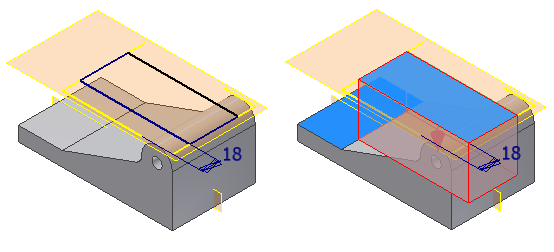

  4. Extrudieren Sie das Profil um 18 mm. Verwenden Sie in der kleinen Werkzeugleiste die Schaltfläche Richtung 2, um das Profil auf die Innenseite des Bauteils zu extrudieren.
    Tipp: Die Standardrichtung für Extrusionen/Vereinigungen ist weg vom vorhandenen Material. Die Standardrichtung für Extrusionen/Ausschnitte ist hin zum vorhandenen Material. Es empfiehlt sich, ein Modell in einer 3D-Ansicht anzuzeigen, bevor Sie ein Profil extrudieren. So können Sie die Richtung besser darstellen. Wenn Sie ein Profil aus Versehen zur falschen Seite extrudieren, wählen Sie Element bearbeiten, und kehren Sie die Richtung um.
  5. Verwenden Sie die Direktbearbeitung, um den Befehl Rundung aufzurufen. Klicken Sie auf die angegebene Kante, und wählen Sie aus der kleinen Werkzeugleiste die Option Rundungselement erstellen. Ziehen Sie den Abstandspfeil, um einen 8-mm-Radius zur Kante hinzuzufügen, oder geben Sie 8 in das Werteingabefeld ein.
  6. Klicken Sie auf das grüne Häkchen, um den Befehl zu beenden.
  7. Starten Sie den Befehl Bohrung.
    • Wählen Sie für die Option Platzierung die Einstellung Konzentrisch.
    • Wählen Sie die Ebene und die konzentrische Kante aus.
    • Legen Sie einen Bohrungsdurchmesser von 11 mm und für den Ausführungstyp die Einstellung Durch alle fest.
    Klicken Sie auf OK, um die Bohrung zu erstellen.
