Optimieren der Simulation

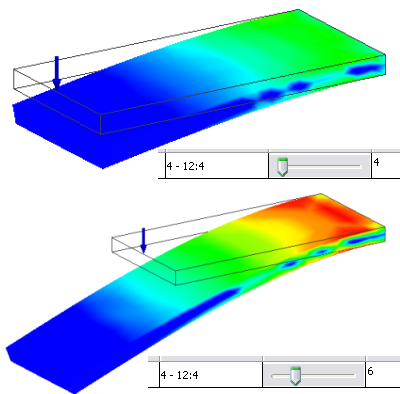

Verschieben Sie zur Anzeige der Ergebnisse für andere parametrische Werte die Schieberegler in der parametrischen Tabelle. Sind die Ergebnisse der Simulationen zur Auswertung bereit, können Sie ein Diagramm für die Ergebnisse der einzelnen Parameter oder Parameteränderungen einblenden.

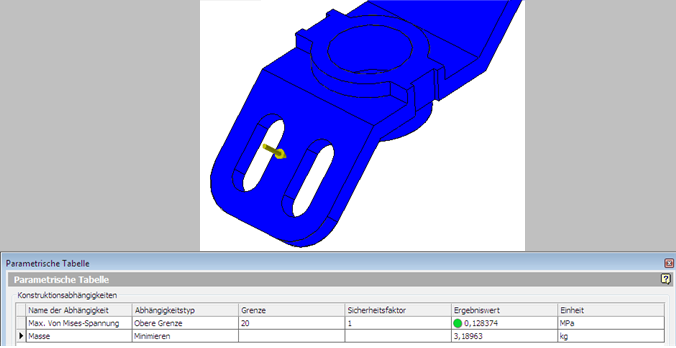

Optimieren und filtern Sie Ergebnisse, indem Sie für einige Abhängigkeitswerte Grenzwerte definieren und andere minimieren. Legen Sie im Abschnitt Konstruktionsabhängigkeiten der parametrischen Tabelle den Status einer Abhängigkeit als Typ des Grenzwerts fest. Geben Sie den Wert und den Sicherheitsfaktor des Grenzwerts an. Ändern Sie anschließend den Status einer anderen Abhängigkeit in Minimieren. Die Konfiguration wird aktualisiert, und es wird ein Ergebnis mit den minimierten Werten angezeigt. Ist eine Konfiguration vorhanden, die allen Grenzwerten entspricht, wird diese angezeigt. Andernfalls verletzt das Ergebnis eine Abhängigkeit.

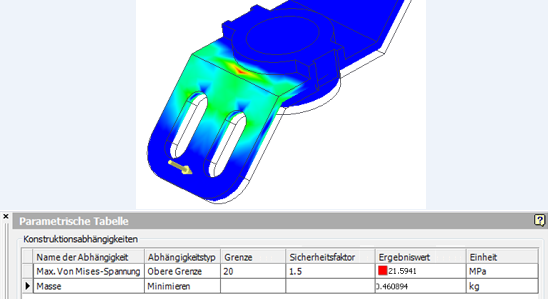

Wird eine optimierte Lösung angezeigt, können Sie die Schieberegler weiterhin verschieben. Für die Abhängigkeitswerte wird ein grünes Häkchen für die optimierte Abhängigkeit angezeigt. Für eingeschränkte Abhängigkeiten mit einem Sicherheitsfaktor wird eine farbige Form angezeigt, um anzugeben, dass die Abhängigkeit überschritten wurde. Mit einem grünen Kreis wird angegeben, dass der Wert innerhalb des zulässigen Bereichs liegt. Ein rotes Quadrat weist darauf hin, dass der Wert außerhalb des zulässigen Bereichs liegt.
